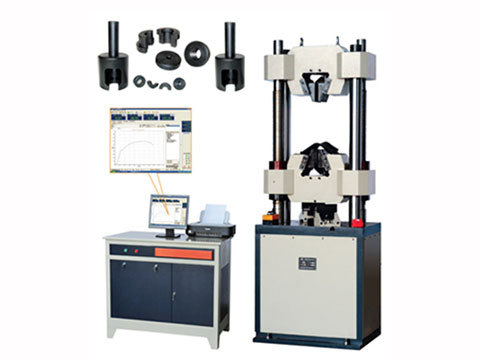

WAW-600B微机控制电液伺服式万能试验机

没有此类产品
产品描述

一、简介



WAW-600B型微机控制电液伺服万能试验机主机采用油缸下置式主机,主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228.1-2010《室温材料 金属拉伸试验方法》的要求。



二、系统概述



1、主机:主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。



2、传动系统:下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。



3、液压系统:油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。



4、安全保护:当试验力超过最大试验力的3%时,过载保护,油泵电机停机。当活塞升起达到上极限位置时,行程保护,油泵电机停机。



6、附具:全套附具包括:拉伸附具,压缩附具,弯曲附具。



7、其他:使用说明书,合格证,装箱单等见随机技术文件。



三、 主要性能技术指标



1.   最大试验力kN                      600



2.   试验力测量范围kN                  4%-100%FS



3.   试验力示值相对误差                ≤示值的±1%



4.   试验力分辨率kN                    0.01



5.   位移测量分辨力mm                  0.01



6.   变形测量精度mm                    0.01



7.   最大拉伸试验空间mm                650



8.   最大压缩空间mm                    380



9.   活塞行程mm                        150



10. 圆试样钳口夹持直径mm              Φ13-Φ40



11. 扁试样钳口夹持厚度mm              0-15



12. 扁试样最大夹持宽度mm              75



13. 压盘尺寸mm                        204mm*204mm



14. 弯曲试验两点间最大距离mm          450



15. 弯曲支滚宽度mm                    120



16. 弯曲支滚直径mm                    Φ30



17. 活塞最大移动速度mm/min            50



18. 夹紧方式                          液压加紧



19. 主机外形尺寸mm                    720×580×2100



20. 测力柜外形尺寸mm                  1050×620×950



21. 主机结构形式                     2立柱2丝杠或4立柱2丝杠



说明:



1.   螺栓拉伸试验一般在300kN、600KN、1000KN、2000kN液压万能试验机使用。



2.   常用螺栓规格:M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39。



3.   600kN液压万能试验机上允许试验的螺栓、螺母拉伸规格:M6、M8、M10、M12、M14、M16、M18、M20。说明:螺栓级别不一样,其能承受的最大拉力也不一样!



4.   可选楔负载试验辅具:4°、6°、10°分别对应每种不同规格的螺栓。M20以下一般常做6°、10°两种;M20以上一般常做4°、6°两种。



5.   可以为用户提供各种螺栓的专业拉伸辅具,如:M8X30、M10X30、M12X30、M12X1.25X31、M14X50、M14X1.5X32、M16X50、M16X1.5X50(单丝)、M8X1X30、M10X1X30(双丝)等。
