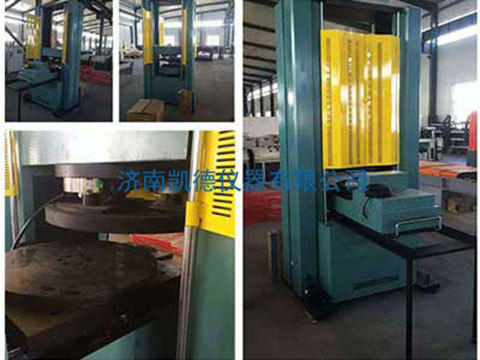

WDW-TH系列微机控制机车车辆弹簧横向刚度试验机

没有此类产品
产品描述

一、WDW-TH系列微机控制机车车辆弹簧横向刚度试验机概述



1. WDW-TH系列微机控制机车车辆弹簧横向刚度试验机是面向机车弹簧制造企业研制的弹簧负荷试验机,除了具有常规弹簧试验机的测试功能外,还能对具有横向力的弹簧进行偏移方向、偏移角度的测试和确认。



2. 该试验机由驱动系统、加载系统、传动系统、测量控制系统、显示系统等组成,采用全数字交流伺服电机及驱动器,精密行星减速器、高效无间隙同步齿形带及精密滚珠丝杠组成传动。运行稳定、可靠。



3. WDW-TH系列微机控制机车车辆弹簧横向刚度试验机功能



 1) 常规功能:具有力、位移、变形等多种控制模式:



 a.设定试验力,检测弹簧的变形量。 b.设定变形量,检测弹簧的试验力。

   c.设定试验力,检测弹簧的剩余高度。d.设定弹簧的剩余高度,检测弹簧的试验力;

   2)通用功能



a. 根据不同的弹簧设计要求,输入已知参数,就可自动实验,试验完成后自动返回试验初始位置。如果进行批量测试,会更显示出强大的优越性, 用户只需一次性输入试验参数,就可实现实验过程中除更换弹簧外的所有自动化操作,具有非常高的测试效率。



b. 微机控制弹簧横向刚度试验机能完成传感器的参数标定、零点清除、参数存储与加载等功能;控制器具备各类试验参数超限、超设定自动停机或报警等保护功能;



c. 操作系统WindowsXP平台下,全中文操作界面,人机界面友好, 试验机的全部操作通过计算机键盘和鼠标完成,计算机屏幕显示试验力、位移、横梁移动速度、试验机工作状态等,并具有快捷键操作。实时采集数据、数据运算处理,并提供数据储存、查询、打印等功能,能实时显示、绘制试验力—变形曲线,能进行曲线放大或缩小 ,曲线的局部放大,并且用户可在放大区域内通过鼠标拖动来实现放大曲线的平移。



3) 横向刚度、横向自由弯曲变形测试功能



a. 将规定轴向静力作用于弹簧上,测量出弹簧在X,Y轴的变形量及其方向,计算出测量平台的弯曲方向、偏移量及其角度;



b. 将规定轴向静力作用于弹簧上, 测量平台能够返回其初始中心位置的力 ,即弯曲力;



c. 将同一大小的轴向静力作用于弹簧上,对弹簧不断施加横向的力,测量规定横向位移下的横向力,计算出弹簧的横向刚度并绘制出弹簧的横向刚度-变形曲线。



二、WDW-TH系列微机控制机车车辆弹簧横向刚度试验机满足标准:



1. TB/T2211-2010《机车车辆悬挂装置钢制螺旋弹簧》



2. BS EN 13298-2003《铁路设施 悬挂部件悬挂螺旋钢弹簧》



3. TB/T2843-2015《机车车辆用橡胶弹性元件通用技术条件》



4. TB/T3268-2011《铁道货车承载鞍橡胶垫》



5. TB/T3269-2011《铁道货车弹性旁承》



三、WDW-TH系列微机控制机车车辆弹簧横向刚度试验机功能:



1. 弹簧、弹性元件垂(径)向载荷、垂(径)向变形、横向载荷刚度、横向位移测试及研究。



2. 对具有横向力的弹簧进行轴向刚度、横向刚度、偏移方向、偏移角度的测试和确认。



3. 机车悬架弹簧、铁路用大线径弹簧、高速动车组弹簧、高速客车V型弹簧。



4. 各种螺旋弹簧、气门弹簧、膜片弹簧、减震弹簧、碟形弹簧、高温弹簧、卡簧、拉簧、压簧、涡卷簧、异性弹簧。



5. 圆柱形、圆锥形、中凸形和中凹形、非圆形弹簧及弹性元件。



四、WDW-TH系列微机控制机车车辆弹簧横向刚度试验机特点:



1. 整机由垂(径)向系统、横向系统、测控系统、安全防护系统等组成。



2. 精密无间隙滚珠丝杠、高刚性、高稳定性的负荷机架。机架尺寸可定制。



3. 载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。



4. 高精度测力器,线性宽,稳定性好,保证载荷的测力精度。



5. 高速率、低振动、免维护、静音型交流伺服电机驱动系统。



6. 内置以太网接口; 方便的手持控制器,即停即行功能;操作灵活、随意切换。



7. 电路板采用光电隔离设计,抗干扰能力强。



8. 宽泛的测试速度,0.001~500mm/min内任意选择压力试验机。(可定制高速0.001-1000mm/min)



9. 数据库采用ACCESS格式,可以进行网络数据库通讯和管理;



10. 全数字闭环、多通道、多功能、易操作的测控软件;数据库中备有多种试验方法、标准(ASTM、ISO、DIN、EN、BS等。



11. 试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、显示,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。



12. 过程再现、数据再分析、曲线放大、比较、遍历。



13. 试验曲线可任意选择坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷-时间,载荷-位移,应力-应变等,满度自调节。



14. 灵活的Excel或Word报告格式,可选择指定、排序、单独、合并、多类型输出。



15. 模块化、开放式编程,满足个性化要求。具有提示和向导功能。



16. 试验结束自动返回,智能、高效、快捷。



17. 多重保护功能:试验力过载保护;过流、过压保护;试样破断时安全保护;操作提示向导保护;试验结束自动保护等。



18. 计算机、测控系统一体化集成,整体安放于标准机柜。



五、WDW-TH系列微机控制机车车辆弹簧横向刚度试验机重要参数:



设备型号:WDW-TH200/40、WDW-TH300/50



一)、弹簧垂向载荷系统:



1. 垂向最大试验力:200kN、300kN;



2. 试验力有效测量范围:2%-100%或0.4%-100%



3. 试验力准确度:≤±1%或±0.5%



4. 试验力分辨力:1/±300000F.S(全程分辨力不变)



5. 垂向压缩空间:0-800mm



6. 有效试验跨度:610mm



7. 横梁移动速度:0.05~300mm/min;(无级调速)



8. 力控速率调节范围:0.005~5%FS/S



9. 力控速率相对误差:设定值的±1%或±0.5%以内;



10. 变形速率调节范围:0.02~5%FS/S



11. 垂向位移分辨力:0.01mm



12. 垂向加载电机功率:5kW



13. 上压板:Φ450mm



14. T型工作台(WL):550x550mm



二)弹簧横向载荷系统



1. 横向最大试验力:±40kN、±50kN



2. 试验力有效测量范围:2%-100%或0.4%-100%



3. 试验力准确度:≤±1%或±0.5%



4. 试验力分辨力:1/±300000F.S(全程分辨力不变)



5. 横向位移行程:0~±100mm 可扩展



6. 横向移动速率:0.02~200mm/min



7. 力控速率调节范围0.005~5%FS/S



8. 力控速率相对误差:设定值的±1%或±0.5%以内



9. 变形速率调节范围:0.02~5%FS/S



10. 横向位移分辨力:0.01mm



11. 横向电机功率:0.75kW



三)弹簧横向刚度系统载荷机架



1. 机架尺寸LWH:1360×1670×2860mm



2. 总功率:6.0kW



3. 整机重量:2800kg、3100kg



4. 操控柜尺寸(LWH):660×720×1850mm
