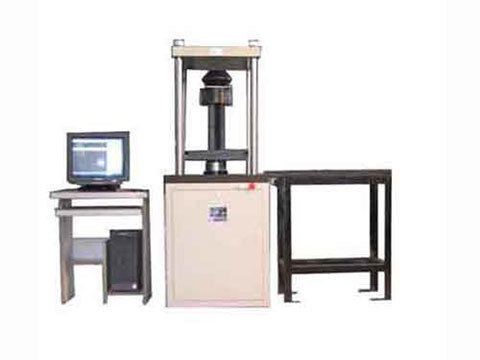

WDW-J型电子压力试验机

没有此类产品
产品描述

一、WDW-J型电子压力试验机特点

1.该试验机主要用于转向架橡胶弹性旁承体的静刚度特性试验及转向架橡胶垫及其他材料的静刚度特性试验.

执行标准:双作用弹性旁承技术条件(Q/QC35-091-2000)

转向架用轴向橡胶垫技术条件(Q/QC35-092-2000)

2.该试验机采用双立柱框架结构,上压盘安装在上固定横梁上,下压盘在驱动丝杠的作用下向上对试样进行加载,交流伺服控制及传动系统安装在主机的下部。

3.试验机交流伺服调速系统,控制高频响交流伺服电机,驱动精密减速机,带动精密滚珠丝杠副进行试验,可实现试验速度的大范围调节(0.5-50mm/min),试验过程平稳、高效。

4.采用试验机专用控制器或微机,配有Windows橡胶橡胶静刚度试验专用软件,根据国家标准或用户提供的标准进行试验,完成试验过程中试验参数的设定、试验过程的控制、数据采集、处理、分析及显示,控制及测量精密、准确。并对试验数据进行统计和处理,然后输出打印各种要求的试验曲线及试验报告,

5.试验内容:

旁承体: a.常温垂直静刚度(25°±10°C)试验

b.低温(-40°C)垂直静刚度试验(不配置温度箱)

c.高温(+50°C)垂直静刚度试验 (不配置温度箱)

轴用橡胶垫: a.单件常温(25°±10°C)检测

b.单件低温(-40°C)检测(不配置温度箱)

c.单件高温(+50°C)检测(不配置温度箱)

d.组合件常温(25°±10°C)检测

二、电子压力试验机主要技术参数 :

规格型号

WDW-J20

WDW-J50

WDW-J100

WDW-J200

WDW-J300

最大试验力 (KN)

20

50

100

200

300

有效测量范围

1%-100%FS

示值精度( 优于示值的)

±1% 或±0.5%(选择)

压盘间最大距离 (mm)

500 mm

500mm

500mm

500mm

500mm

上下压盘尺寸 (mm)

500×500mm

500×500mm

500×500mm

500×500mm

500×500mm

专用软件

可设定任意点试验力取变形或任意变形点取试验力(静刚度计算)

主机 ( mm )

800 ×450 × 1400
