产品中心

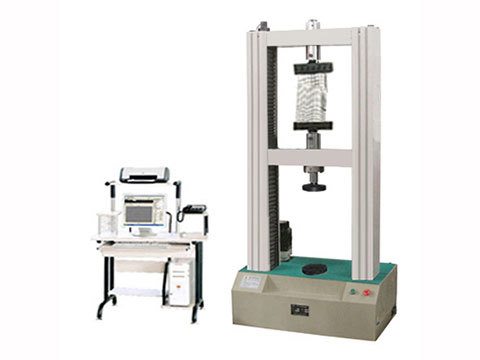

WDW-5、10、20、50、100微机控制土工布专用试验机

没有此类产品
产品描述

一、用途



    WDW系列微机控制电子万能试验机(土工布系列*门式结构),主要用于各种玻纤土工布、塑料经编土工布、土工合成材料、土工格栅进行拉伸、顶破、刺破等力学性能指标的测试。精密的自动控制和数据采集系统,实现了数据采集和控制过程的全数字化调整。在试验中,检测材料的最大承载拉力、压力、抗拉强度、抗压强度、伸长变形、延伸率等技术指标。以上检测参数在试验结束后,由计算机根据试验开始时设置的试验参数条件自动计算,同时显示相应的试验结果,各检测参数在试验结束后既可查询显示,也可连接打印机进行打印输出。



二、特点



1. 带有遥控盒,可实现横梁的快/慢升降调整,操作灵活、随意切换。



2. 具有试验结束后返回初始位置的功能,智能、高效、快捷。



3. 具有任意工作位置的限位保护功能及过载、过流保护功能,可靠、安全。



4. 自建强大的试验数据库,试验数据可随时保存、查询、调用



5. 可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速度应变控制、恒速率行程控制、负荷等速控制、伸长等速控制、位移等速控制低周循环控制及用户自编程控制等多种控制方式。



6.      可切换显示多种试验曲线:应力-应变曲线、力-变形曲线、力-位移曲线、力-时间曲线、变形-时间曲线、位移-时间曲线、力-应变曲线。试验曲线局部放大,多曲线叠加比较。



7.      增加附具也可完成其他材料的拉伸、压缩、弯曲、扭转等试验检测



三、试验机设计、制造、检验依据下列标准相关条款



1.    GB/T2611-2007《试验机通用技术要求》



2.    GB/T16491-2008《电子万能材料试验机》



3.    JJF1103-2003《万能试验机计算机数据采集系统评定》



4.    GB/T13763-1992土工布梯形法撕破强力试验方法



5.    GB/T 19470-2004 土工合成材料塑料土工网



6.    JT/T520-2004公路工程土工合成材料  短纤针刺非织造土工布



7.    GB/T17690-1998塑料扁丝编织土工布



8.    GB/T 1040.1—2006《塑料拉伸性能测定第1部分:试验方法总则》



9.    JTJ239-98水运工程织物应用技术规范



10.  JC839.1-1998玻璃纤维土工格栅路面用



11.  JJG139-1999《拉力、压力和万能试验机的检定规程》



三、试验机主要技术指标

试验机型号 WDW-

5

10

20

30

50

100

1

最大试验力

5KN

10KN

20KN

30KN

50KN

100KN

2

试验机级别

0.5级       1级

3

负荷测量范围

0.4%-100%FS(0.5级)/1%~100%FS(1级)

4

示值相对误差

±0.5%(0.5级)/±1.0%以内(1级)

5

试验力分辨力

1/±300000F.S

6

变形测量范围

0.2%-100%

7

力控速率调节范围

0.005%-5%FS/S

8

力控速率控制精度

速率<0.05%FS时,为±2%设定值以内;

速率 ≥0.05%FS时,为±1%设定值以内;

9

位移速率调节范围

0.005-500mm/min

 10

有效试验跨度

400mm                可以定做加宽

500mm

11

有效拉伸试验空间

800mm                可以定做加高

12

有效压缩试验空间

700mm                可以定做加高

13

电源电压

~220V±10%   50Hz;(必须有可靠的接地措施

14

主机外型尺寸

(长宽高)mm

660*415*1500

740*450*1600

755*520*1780

850*555*1900
