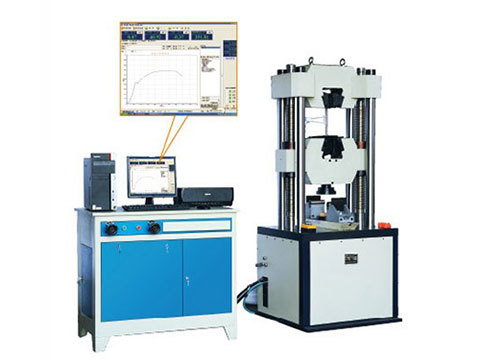

WEW-600BII/1000BII微机屏显式液压万能试验机

没有此类产品
产品描述

一、功能及特点:



1、本机主要用于金属、非金属材料之拉伸、压缩、弯曲等力学性能试验,增加剪切附具可做剪切试验。本机油缸采用间隙密封,静压支撑油膜无摩擦导向技术。配有计算机、打印机、电子引伸计、光电编码器及通用试验软件,采用手动送回油阀控制、液压加载,电子测量、微机数据自动处理,主要完成对金属材料的抗拉强度、屈服强度、规定非比例延伸强度、延伸率、弹性模量等力学性能指标。增加附具后可完成:高强螺栓、链条、钢丝绳等材料的力学性能试验。特别适用于大规格(如大直径的圆试样、大厚度的扁试样、大宽度的扁试样)或大行程或大空间的拉伸试验。



2、试验机主机采用液压缸下置式;拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。调整试验空间的动力及传动装置安装在下试验机底部,传动平稳;上下钳口座为全开式结构,装夹试样方便,稳定性好,造型美观,高度低、易于操作,是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。



3、采用计算机完成试验过程中试验参数的设定、试验的数据及试验曲线的采集、处理、分析、存储及显示(数据包括: 弹性模量E、抗拉强度Rm、上下屈服点ReH、ReL等指标等) 。微机屏幕显示处理试验结果,自动分析处理试验数据,试验结果可以查询和打印(力-位移,力-变形,应力-位移,应力-变形,力-时间,变形-时间)六种曲线及相关试验数据,具有软件自检功能,能自诊断故障,详见软件说明。



4.配有Windows微机屏显试验机专用软件,根据国家标准或用户提供的标准测量各材料的性能参数,并对试验数据进行统计和处理,输出打印各种要求的试验曲线及试验报告。



5.采用公司自己研制的控制柜:油源、控制柜和计算机桌采用一体化设计。油源、强电板、计算机主机安装在控制柜内。控制柜台面上是显示器和打印机。这样既保证了液压系统工作的稳定性,同时具有良好的整体效果。控制柜操作台的人性化外观设计,操作方便,外观新颖。该油源控制柜可用于600kN至1000kN不同吨位的微机屏显万能试验机。



二、主要性能技术指标



序号

型号

WEW-600BII

WEW-1000BII

1

最大试验kN

600

1000

2

试验力测量范围

2%—100%FS

3

试验力示值精度

±1%

4

试验力分辨率kN

0.01kN

5

位移测量分辨率mm

0.01mm

6

变形测量分辨率mm

0.01mm

7

最大拉伸空间mm(包括活塞行程)

可以加高

750

750

8

最大压缩空间mm(包括活塞行程)

可以加高

550

9

活塞行程mm

250

10

活塞最大移动速度mm/min

50

50

11

圆试样钳口夹持直径mm

Φ13-Φ40,Φ40-Φ60

Φ13-Φ40,Φ40-Φ60

12

扁试样夹持厚度mm

0-20,20-40

13

扁试样夹持宽度mm

120

14

上下压板尺寸mm

204×204

15

弯曲试验两点间最大距离mm

450

16

弯曲支滚宽度mm

140

17

弯曲支滚直径

Φ40

18

最大弯曲度

180

19

剪切试样直径mm

Φ10(选配)

20

传感器

油压传感器

21

显示方式

计算机屏幕显示试验力、变形测量值、试验曲线等

22

夹持方式

内置式自动夹紧

23

控制柜尺寸mm

1000×700×1400

24

主机尺寸mm

920×760×2600

920×760×2600

25

主机重量kg

4000

4000

26

主机结构形式

4立柱2丝杆
