产品中心

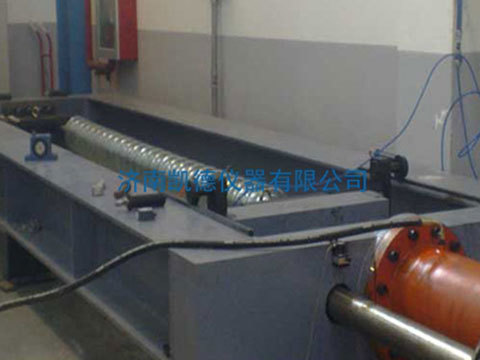

WAL系列绝缘子卧式拉力试验机

没有此类产品
产品描述

一、WAL系列绝缘子卧式拉力试验机主要用途



1. WAL系列绝缘子卧式拉力试验机主要用于绝缘子的拉伸试验,也可以用于吊装带类、链类以及绳索类做产品逐个拉伸试验专用设备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强等优点。



2. 采用机架整体钢板焊接框架结构,单出杆双作用伺服作动缸施加试验力,圆柱销插装试样,负荷传感器测力,根据试样规格长度可有级调整拉伸空间,计算机屏幕控制并显示试验力及试验曲线,按试验方法的要求自动处理试验数据。



二、WAL系列绝缘子卧式拉力试验机性能特点

1.  主机:



1) 机体采用钢板焊接精加工框架结构,通过前后夹头座、油缸及前横梁组成系统主结构;



2) 后夹头座采用手动推动方式进行试验空间有级调整;



3) 主机外形在满足卧式试验设备技术要求的基础上进行设计,造型简洁明快、比例协调、色彩搭配合理,使试验设备的稳定性、安全性、美观性达到完美统一。



2.  油源系统(泵站):



1) 整体模块化设计随动增压伺服液压系统,采用国内知名品牌电机,采用高压齿轮泵与伺服阀控制;



2) 油箱:全封闭标准油箱,配油温计、液位计,精密高压过滤器,空气滤清器等,并带有油温、液位、油阻保护与指示装置;



3) 绝缘子卧式拉力试验机具有温度过限、滤油器堵塞、液位过低等自动停机或报警功能;



4) 管路系统:主油缸加载器、夹头作动器的液压管路采用高压软管连接。



3.  控制系统:



1) 双通道控制板全部采用数字化电路,结构一致,提高了各通道的互换性;



2) 计算机屏幕完成集成的数据控制显示与试验曲线显示功能;



3) 数据存储功能完善,可进行历史数据再现与图形显示;



三、WAL系列绝缘子卧式拉力试验机技术参数



1. 规格:300kN、600kN、1000kN、2000kN、3000kN



2. 最大试验力:300kN、600kN、1000kN、2000kN、3000kN



3. 试验力示值相对误差:≤示值的±1%



4. 试验力测力范围:2%-100%FN



5. 位移示值相对误差:0.01mm



6. 拉伸空间(mm):4m、6m、8m可定制



7. 空间调整方式:插销固定、调整间距500mm或800mm可定制



8. 活塞加载速度:0-100mm/min



9. 活塞空载最大速度:200mm/min



10. 活塞行程(mm):500mm、800mm、1000mm可定制



11. 圆试样拉伸附具(mm):Φ10-Φ80可选、可定制



12. 插销式拉伸附具:按用户要求定制



13. 浇铸式附具:按用户要求定制
