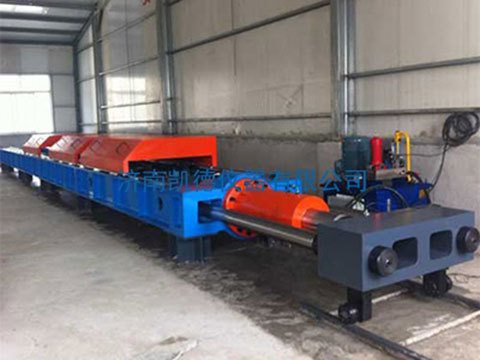

WAL系列绳索卧式拉伸试验机

没有此类产品
产品描述

一、WAL系列绳索卧式拉伸试验机概述



1. WAL系列绳索卧式拉伸试验机适用于绳索预加张力、断裂强力、伸长率、高断裂强力力学性能测试及研究。适用于三股、四股、六股、八股、十二股、单丝、双层编、绞制、人造纤维绳索、天然纤维绳索、高强锦纶、高强丙纶、涤纶加丙纶、船用缆绳(远洋运输、渔业捕捞、港口装卸、电力系绳、国防军工、石油勘探 装卸吊网、成组吊网、场地货物罩网、建筑安全网、船舶护栏网、舷梯网)、救生绳索、低弹力撑子绳索、尼龙单丝六股(锦纶复丝(线)、丙纶长丝(线))、丙纶长丝(线)十二股绳、锦纶复丝/双层编编织八股、丙纶长丝(线)双层编编织八股、锦纶线八股、丙纶单丝八股、绦沦(聚脂)八股绳、涤纶(聚脂)/丙纶长丝双层编织八股等。规格有:500kN、1000kN、1500kN、2000kN、3000kN可选。载荷自动保持、应力、应变控制、循环控制及自编程控制等多种控制方式。



2. 依据GB、ISO、JIS、ASTM、DIN、BS、EN等国际标准进行试验和提供检测数据。适用标准:



1) GB/T8834-2006 《绳索 有关物理和机械性能的测定》;ISO2307:1990 IDT;



2) 全国水产标准化技术委员会渔具及渔具材料分技术委员会(TC156/SC4);



3) 农业部绳索网具产品质量监督检验测试中心;



4) ISO1140:1990 绳索-聚酰胺;



5) ISO1141:1990 绳索-聚酯;



6) ISO1181:1990 绳索-蕉麻和剑麻;



7) ISO1346:1990 绳索-聚丙烯;



8) ISO1969:1990 绳索-聚乙烯;



9) EN 1497-1996《救生设备 救生绳索装置



10) EN 1891-1998《防高处坠落用个人保护设备 低弹力撑子绳索》



二、WAL系列绳索卧式拉伸试验机特点



1. WAL系列绳索卧式拉力试验机采用卧式框架结构,高刚性、高稳定性的负荷机架。



2. 穿销式空间调整结构,高强度、高精度定位销,快速定位。



3. 伺服测控系统,自动、手动、定荷操作;载荷保持、应力-应变控制、循环控制及自编程控制等多种控制方式。



4. 高精度测力器,线性宽,稳定性好,保证载荷的测力精度。



5. 独特设计的安放、定位、调整机构。



6. 双控双向液压油缸,快速试验,快速返回。



7. 多重保护功能: 软件和硬件两级保护;试验力过载保护;过流、过压保护;液压缸限位保护;液压系统过载溢流保护;试样破断时安全保护/防护网;操作提示向导保护;试验结束自动保护。



8. 测控系统:



1) 全数字闭环、多通道、多功能、易操作的测控软件;实现试验力、试样变形、活塞位移和试验过程的闭环控制及等速应力、等速应变、等速试验力、等速位移、试验力保持、位移保持等控制功能;数据库中备有多种试验方法、标准(ASTM、ISO、DIN、EN、BS等);试验数据可随时保存、查询、调用。



2) 试验过程的自动控制,试验力,峰值、变形、位移、试验曲线的实时控制、数据采集、处理、分析、显示、存储,全键盘输入操作和控制模式智能设置系统;控制模式任意设置,无冲击,平滑切换,加载、卸载平稳。



3) 过程能再现、数据再分析、曲线放大、比较、遍历,坐标满度自动调节。



4) 操控软件,模块化、开放式编程,满足个性化要求。具有提示和向导功能。



5) 本电线电缆卧式拉伸试验机的数据库采用ACCESS格式,可以进行网络数据库通讯和管理。电路板采用光电隔离设计,具有抗干扰能力强的特点。



6) 灵活的Excel、Word报告,默认格式及自编格式;多项排序,多类型输出。



7) 试验曲线可任意选择压力试验机坐标轴,可自由放大和缩小;可同时显示多个曲线,可设需要的坐标,例如:载荷-时间,载荷-位移,应力-应变等,满度自调节。



8) 试验结束自动返回,智能、高效、快捷。



三、WAL系列绳索卧式拉力试验机技术参数



1. 最大试验力:500kN; 1000kN; 1500kN; 2000kN;3000kN



2. 试验力测量范围:2%~100%F.S



3. 试验力示值相对误差:≤示值的±1%



4. 试验力分辨力:1/500000全程内外不分档,且分辨率全程不变;



5. 等速应力控制范围:2~60 N/mm2·S-1



6. 应力速率误差:≤±5%



7. 等速应变控制范围:0.00025/s~0.0025/s



8. 加荷速率:600N/s~60kN/s;计算机自动控制显示



9. 位移分辨力:0.01mm



10. 活塞行程:0-800mm、1000mm、1500mm、2000mm 可定制



11. 活塞位移速度:≥50mm/min



12. 可调试验间距:0~3m、5m、8m、10m、15m 可定制



13. 机架跨度:≥700mm 可定制



14. 机架高度:≥850mm 可定制



15. 机架结构:卧式、高刚性、高稳定性



16. 电源电压:380V±10% 50Hz(须可靠接地)



17. 机器功率:≥10kW



18. 配有安全防护网。



四、WAL系列绳索卧式拉力试验配置



1. 负荷主机框架(卧式、高刚性、高稳定性):1台



2. 油源系统:1套



3. 测控系统(全数字、闭环控制、多通道、多功能):1套



4. 负荷传感器:1只



5. 拉线编码器:1只



6. 专用拉伸试验附具(楔形夹具、轮式夹具(≥10D)、销柱固定插接眼环式(≥2D))任选:1套



7. 安全防护网:1套



8. 膨胀螺栓:1组



9. 计算机与激光打印机:各1台



10. 随机工具:1套



11. 技术资料(使用说明书、合格证、装箱单):1份



12. 试验机软件(中文):1套



l 扩展功能:索具、卸扣、吊环、吊带、钢构、电线电缆、电力金具、索链等力学性能测试及研究。
