PLS系列多通道电液伺服疲劳试验系统

电液伺服多通道结构疲劳试验系统主要进行建筑结构构件、框架、梁、柱、节点等大型钢筋混凝土结构和钢结构的试验,预应力梁、柱、框架等钢筋混凝土预应力构件的试验。该试验系统主要由多台电液伺服动作器、一台恒压伺服泵站、一套多通道伺服控制器、试验软件、管路和加载框架等组成。该试验系统使用灵活,既可进行单通道的加载试验,也可以同时进行两通道以上动作器的协调加载试验,也可根据试验需要配置辅具,进行各种结构件的疲劳加载试验。 多通道全数字控制系统可以同时控制四台作动器完成同步、异步加载,可以控制四台作动器的协调加载;控制模式:载荷、位移、不同控制模式之间可以无冲击切换;具有四通道参数的模拟输出接口,向应变仪等数采系统同步输出载荷和位移信号。
没有此类产品
产品描述

PLS系列电液伺服多通道结构疲劳试验系统

一、电液伺服多通道疲劳试验系统概述

1. 电液伺服多通道疲劳试验系统主要进行建筑结构构件、框架、梁、柱、节点等大型钢筋混凝土结构和钢结构的试验,预应力梁、柱、框架等钢筋混凝土预应力构件的试验。该试验系统主要由多台电液伺服动作器、一台恒压伺服泵站、一套多通道伺服控制器、试验软件、管路和加载框架等组成。该试验系统使用灵活,既可进行单通道的加载试验,也可以同时进行两通道以上动作器的协调加载试验,也可根据试验需要配置辅具,进行各种结构件的疲劳加载试验。

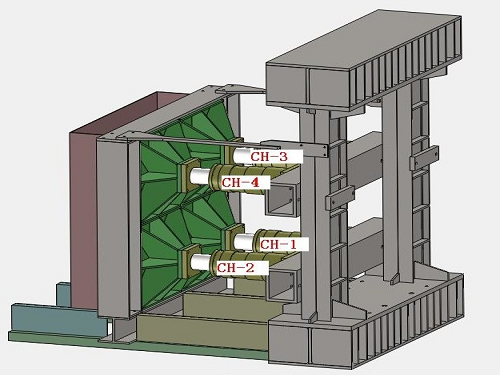

2. 多通道全数字控制系统可以同时控制四台作动器完成同步、异步加载,可以控制四台作动器的协调加载;控制模式:载荷、位移、不同控制模式之间可以无冲击切换;具有四通道参数的模拟输出接口,向应变仪等数采系统同步输出载荷和位移信号。

二、多通道电液伺服疲劳试验系统主要技术规格:

规格型号

最大试验力kN

试验力测量范围

作动器行程mm

位移测量精度

工作频率

NCA-50

50













2%-100%FS.



±100mm













0.5%FS.

50Hz

NCA-100

100

±100mm

50Hz

NCA-200

200

±150mm

50Hz

NCA-500

500

±150mm

50Hz

NCA-1000

1000

±250mm

30Hz

NCA-2000

2000

±250mm

20Hz

NCA-3000

3000

±300mm

10Hz

NCA-4000

4000

±300mm

5Hz

NCA-5000

5000

±300mm

5Hz

NCA-10000

10000

±300mm



NCA-20000

20000





NCA-30000

30000





NCA-50000

50000





说明:1.  作动器有单出杆与双出杆两种结构,其规格、行程可以按照用户要求订制。

          2.  单出杆作动器推力与拉力不同。选购时请注明。
