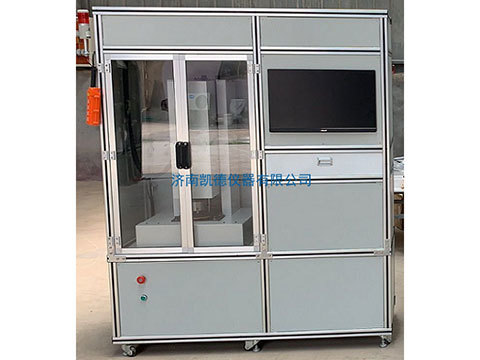

TPNW-5000型微机控制弹簧疲劳试验机

没有此类产品
产品描述

一、主要用途



TPNW-5000型微机控制扭转疲劳试验机主要用于五金工具,金属、非金属材料,以及精度要求较高的扭簧、结构体的扭转和疲劳试验,也可以用于零部件的精密压扭试验。



二、描述



1. 结构:主要由上位机软件和主机两部分组成。



2. 主机:主机采用立式结构,由伺服升降系统和扭转检测系统构成;升降系统用于调整扭转检测系统的高度和逻辑定位,以适配不同工件的空间需求,且具备限位功能。



3. 扭转测试系统:主要由伺服电机、减速机、动态扭矩传感器,以及各种辅具构成。



4. 上位机软件:分为扭矩测试和疲劳测试两部分,可定制和选配功能包,充分满足用户需求,且后续可进行软件升级;通过功能的切换,适配不同试验需求。系统可以同时对压力、扭矩、扭角、转角实时监测。



5. 传感器:动态扭矩传感器用于测试工件扭矩,且与主伺服电机同轴,通过增置伺服减速机,降低电机的步距角,防止电机过冲,有效降低试验误差,提高试验精度。



6. 外壳和防护:根据试验机,搭配各种钣金外壳或工业型材,试验过程中起到安全防护的作用。



三、功能拓展



1. 扭转夹具:可使用不同类型的工具、辅具,适配各类工件的测试需求,例如:钻夹头、卡盘、磁吸式治具。



2. 试验机功能:高度定制,全自动控制,高精度采集。



四、技术参数



最大扭矩:5000Nmm(另有多种规格可选)



扭矩最小读数:0.01Nmm



有效范围:1-5000Nmm



扭矩传感器量程:20000Nmm



传感器精度:0.3%F·S



最大输出转速:120r/min



调速范围:无级调速



行程空间:0-300mm(可定制)



电源电压:220V 50Hz
