YAW-G3000微机控制电液伺服钢轨静弯试验机

YAW-G3000微机控制电液伺服钢轨静弯试验机也称为焊接钢轨静弯试验机,是用于焊接钢轨静弯试验的专用设备。本机可用于铁路焊接用闪光焊接钢轨、铝热焊接钢轨、气压焊接钢轨等进行静弯试验,测试钢轨焊接接头承载力、破坏试验力、挠度变形等力学性能。
没有此类产品
产品描述

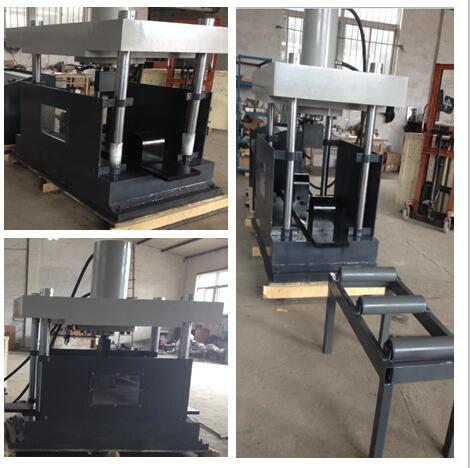

YAW-G3000微机控制电液伺服钢轨静弯试验机

一、概述

1.  YAW-G3000微机控制电液伺服钢轨静弯试验机也称为焊接钢轨静弯试验机,是用于焊接钢轨静弯试验的专用设备。本机可用于铁路焊接用闪光焊接钢轨、铝热焊接钢轨、气压焊接钢轨等进行静弯试验,测试钢轨焊接接头承载力、破坏试验力、挠度变形等力学性能。

2.  普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等焊接接头承载力、破坏试验力、挠度变形等力学性能测试及研究。高速铁路用钢轨、轻型钢轨、重型钢轨、特重型钢轨、特种钢轨等焊接接头承载力、破坏试验力、挠度变形等力学性能测试及研究。

3.  850kg/m钢轨静弯试验,60kg/m钢轨静弯试验,75kg/m钢轨静弯试验;自动测试完成:钢轨静弯载荷力、挠度变形量。

4.   采用油缸上置的四立柱框架结构,具有结构稳定,操作简单、测试精度高、可靠性高的特点。而且不管是负荷或变形传感器,都具有全程不分档(比分档更为优异,避免了量程转换时的冲突)的特点。全程具有唯一的一个分辨力。

二、钢轨静弯试验机依据标准:

1.  TB/T1632.1-2014钢轨焊接部分:通用技术条件

2.  TB/T1632.2-2014 钢轨焊接 第2部分:闪光焊接

3.  TB/T1632.3-2014 钢轨焊接 第3部分:铝热焊接

4.  TB/T1632.4-2014 钢轨焊接 第4部分:气压焊接

5.  TB/T2344-2012,43kg/m~75kg/m钢轨订货技术条件

6.   TB/T3276-2011高速铁路用钢轨;

7.   Q/CR9204-2015铁路建设项目工程试验室管理标准

三、钢轨静弯试验机主要参数

1.  试验力:3000kN

2.  试验力示值相对误差:≤示值的±0.5%

3.  试验力测量范围:2%~100%F.S

4.  试验力分辨力:1/±300000

5.  等速应力控制范围:2~60 N/mm2·S-1

6.   应力速率误差:≤±5%

7.   等速应变控制范围:0.00025/s~0.0025/s

8.   应变速率误差:≤±5%

9.   位移分辨力:0.01mm

10.  加载速度:600N/s~80kN/s;0.7mm/s~1.2mm/s;计算机自动控制显示

11.  活塞有效试验行程:≥250mm

12.  静弯支座:圆弧半径R=100mm±5mm,中心距离1000mm±5mm.

13.  静弯压头:圆弧半径R=300mm±5mm,宽度75mm;压头硬度HRC50~55

14.  四立柱跨度(长×宽):1100x610mm

15.  机架结构:四柱、油缸上置、滑动导向、高刚性、高稳定性

16.  电源电压:~380V±10% 50Hz(须可靠接地)

17.  机器功率:4.5kW
