KDTLS-SIII系列双数显弹簧拉压试验机

KDTLS-SIII系列双数显弹簧拉压试验机依据JB/T7796-2017《弹簧拉压试验机技术条件》规定的技术要求制成,专门用于弹簧的检测。本机主要对各种螺旋弹簧做拉伸及压缩试验,即测试弹簧在某一个点的力值和位移高度,也可用于其它弹性元件及小型力学性能试验。机器结构简单,维修方便,是适合我国国情的新一代的弹簧拉压试验机。
没有此类产品
产品描述

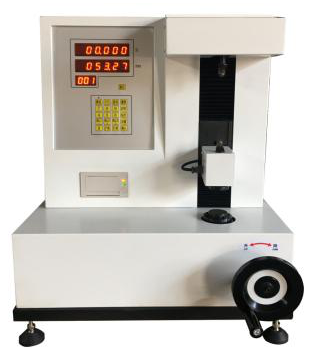

KDTLS-SIII系列双数显弹簧拉压试验机

一、主要用途及适用范围

  KDTLS-SIII系列双数显弹簧拉压试验机依据JB/T7796-2017《弹簧拉压试验机技术条件》规定的技术要求制成,专门用于弹簧的检测。本机主要对各种螺旋弹簧做拉伸及压缩试验,即测试弹簧在某一个点的力值和位移高度,也可用于其它弹性元件及小型力学性能试验。机器结构简单,维修方便,是适合我国国情的新一代的弹簧拉压试验机。

、主要特点

1. 主机:采用双立柱单丝杠结构,可以使框架的刚度和强度得到充分的保证,同时也保证了试验结果的准确性。

2. 传动方式:通过手动方式带动中横梁水平上、下移动。

3. 测量控制系统:

1).电气部分由测量显示系统组成。

2).试验力测量显示系统:高精度负荷传感器、测量放大器、A/D转换、数字显示表、稳压电源等组成。并设有过载保护功能;

3).位移测量显示系统由光电编码器、倍频整形电路、计数电路等组成。

4. 试验过程:主要功能描述如下:

1).可测试任意点的负荷值以及位移值。

2). 可对任意三个试验点的测试结果进行打印。

3). 可存储99条测量数据并任意查询打印。

4). 采用ISP技术编程,对负荷传感器的变形自动修正。

5). 位移、试验力任意点清零,可显示峰值。

5. 安全保护装置:具有过载保护功能。

三、试验机主要技术指标



序号

项目内容

规格参数

1

最大试验力

1N

2N

5N

10N

2

试验力有效测量范围

0.04~1N

0.08~2N

0.2~5N

0.4~10N

3

试验力最小读数值

0.001N

0.001N

0.001N

0.001N

4

试验力示值误差

≤±0.5%

5

位移最小读数值

0.01mm

6

位移精度

≤±(50+0.15L)μm注:L为测定的任意位置压盘间距离(mm)

7

拉伸试验两挂钩间最大距离

约180mm

8

压缩试验两压盘间最大距离

约160mm

9

压盘直径

φ40mm

10

外形尺寸(长×宽×高)

540×460×740mm

11

重量(净重)

60kg

12

电源电压

220VAC±10%   50Hz

13

试验机电器设备质量、

装配质量、外观质量

应符合GB/T2611-2006《试验机通用技术要求》



序号

项目内容

规格参数

1

最大试验力

20N

50N

100N

2

试验力有效测量范围

0.8~20N

2~50N

4100N

3

试验力最小读数值

0.001N

0.001N

0.01N

4

试验力示值误差

≤±0.5%

5

位移最小读数值

0.01mm

6

位移精度

±(50+0.15L)注:L为测定的任意位置压盘间距离(mm)

7

拉伸试验两挂钩间最大距离

约180mm

8

压缩试验两压盘间最大距离

约160mm

9

压盘直径

φ40mm

10

外形尺寸(长×宽×高)

540×460×740mm

11

重量(净重)

60kg

12

电源电压

220VAC±10%   50Hz

13

试验机电器设备质量、

装配质量、外观质量

应符合GB/T2611-2006《试验机通用技术要求》
