PJZ-5000型减震器转鼓加振耐久试验台

减震器转鼓加振耐久试验台用于减震器模拟路况而进行的疲劳试验。按照行业标准QC/T 62-2007《减震器》相关要求设计制造,用于机动车所使用的减震器进行疲劳寿命试验。
没有此类产品
产品描述

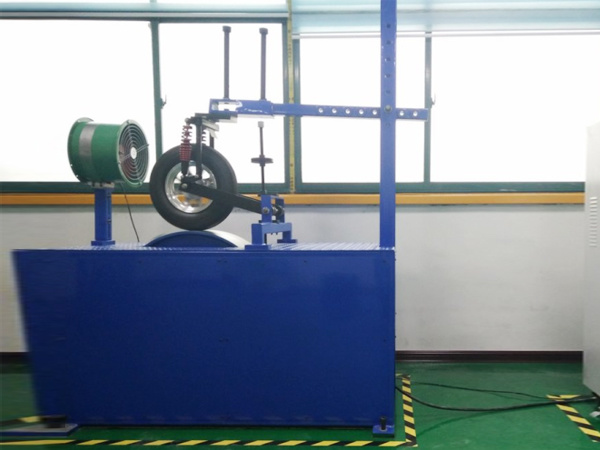

PJZ-5000型减震器转鼓加振耐久试验台

一、概述

  1. 减震器转鼓加振耐久试验台用于减震器模拟路况而进行的疲劳试验。
  2. 按照行业标准QC/T 62-2007《减震器》相关要求设计制造,用于机动车所使用的减震器进行疲劳寿命试验。

二、结构特点

  1. 主机主要由底座、转鼓加载机构、传动机构、安装支座四部分组成。底座由整体钢板加工而成,其上安装转鼓、轴承座、变频电机、安装支座等,安装支座由型材焊接而成,其上安装辅具,用于安装减震器。
  2. 转鼓加载机构采用铸钢滚轮做为转鼓,其上安装两件高硬度(硬度达到 HB300)凸块。 传动机构将调速电机不同转速经过减速后,以大扭矩传给加载机构。变频电机无级变速,实现转鼓不同频率的试验要求。
  3. 预置试验次数自动停机,可无人值守试验;
  4. 配备砝码,重量100公斤。
  5. 控制系统

控制系统主要由强电部分和PLC控制显示部分组成,

  1. 试验频率自由设定;
  2. 试验次数任意设定;
  3. 试验结束自动停机;
  4. 试验中可手动任意停止,记录停止时的次数,再开机顺次试验;
  5. 试验次数自动保存;

三、技术参数

  1. 试验力:5000N
  2. 试验频率: 0.5-3Hz
  3. 试验跳动: 30mm(凸块高度)
  4. 计数器容量: 9*109
  5. 转鼓直径: 600mm
  6. 转鼓宽度: 150mm
  7. 凸件高度: 30mm,弦长180mm-200mm
  8. 电源电压(三线四相制): 380VAC 50Hz
  9. 电机功率 5.5kW(等效)
  10. 可转动支架上负重100公斤。
  11. 重量850kg
