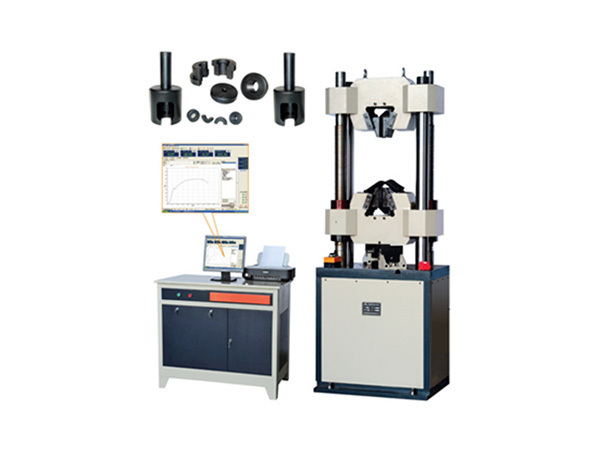

WAW--600B/1000B型微机控制电液伺服万能试验机(螺栓拉力试验机)

没有此类产品
产品描述

一、螺栓拉力试验机简介

  WAW-600B/1000B型微机控制电液伺服万能试验机(螺栓拉力试验机)主机采用油缸下置式主机,主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228.1-2010《室温材料 金属拉伸试验方法》的要求。

二、螺栓拉力试验机系统概述

1、主机:主机采用油缸下置式主机,拉伸空间位于主机的上方,压缩、弯曲试验空间位于主机下横梁和工作台之间。

2、传动系统:下横梁升降采用电机经减速器、链传动机构、丝杠副传动,实现拉伸、压缩空间的调整。

3、液压系统:油箱内的液压油通过电机带动高压泵进入油路,流经单向阀、高压滤油器、压差阀组、伺服阀,进入油缸。计算机发出控制信号到伺服阀,控制伺服阀的开口和方向,从而控制进入油缸的流量,实现等速试验力、等速位移等的控制。

4、安全保护:当试验力超过最大试验力的3%时,过载保护,油泵电机停机。当活塞升起达到上极限位置时,行程保护,油泵电机停机。

5、附具:全套附具包括:拉伸附具,压缩附具,弯曲附具。

6、其他:使用说明书,合格证,装箱单等见随机技术文件。

三、螺栓拉力试验机主要性能技术指标

1. 最大试验力kN 600/1000

2. 试验力测量范围kN 4%-100%FS

3. 试验力示值相对误差 ≤示值的±1%

4. 试验力分辨率kN 0.01

5. 位移测量分辨力mm 0.01

6. 变形测量精度mm 0.01

7. 最大拉伸试验空间mm 750

8. 最大压缩空间mm 380

9. 活塞行程mm 150

10. 圆试样钳口夹持直径mm Φ13-Φ40

11. 扁试样钳口夹持厚度mm 0-15

12. 扁试样最大夹持宽度mm 75

13. 压盘尺寸mm 204mm*204mm

14. 弯曲试验两点间最大距离mm 550

15. 弯曲支滚宽度mm 120

16. 弯曲支滚直径mm Φ30

17. 活塞最大移动速度mm/min 50

18. 夹紧方式 液压加紧

19. 主机外形尺寸mm 900×600×2200

20. 测力柜外形尺寸mm 1050×620×950

21. 主机结构形式 2立柱2丝杠或4立柱2丝杠



说明:

螺栓拉伸试验一般在300kN、600KN、1000KN、2000kN液压万能试验机使用。

常用螺栓规格:M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39。

1000kN液压万能试验机上允许试验的螺栓、螺母拉伸规格:M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30。说明:螺栓级别不一样,其能承受的最大拉力也不一样!

可选楔负载试验辅具:4°、6°、10°分别对应每种不同规格的螺栓。M20以下一般常做6°、10°两种;M20以上一般常做4°、6°两种。

可以为用户提供各种螺栓的专业拉伸辅具,如:M8X30、M10X30、M12X30、M12X1.25X31、M14X50、M14X1.5X32、M16X50、M16X1.5X50(单丝)、M8X1X30、M10X1X30(双丝)等。
