MGW-10000微机控制静载锚固试验机

没有此类产品
产品描述

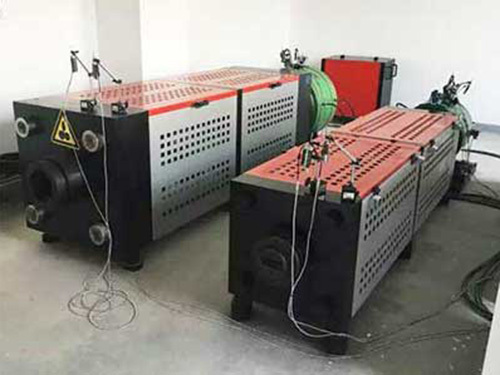

MGW-10000型微机控制静载锚固试验机

一、MGW-10000型微机控制静载锚固试验机主要功能
  本机主要用于混凝土结构和构件用预应力钢绞线锚具、夹具和连接器,预应力钢结构钢绞线锚具、夹具和连接器,拉索锚具、夹具和连接器,预应力筋锚具、夹具和连接器的静载锚固性能测试及研究。适用于公路桥梁、铁路桥梁、城市立交、城市轻轨、高层建筑、水利水电大坝、港口码头、岩体护坡锚固、基础加固、隧道矿顶锚顶、预应力网架、地铁、仓库厂房、塔式建筑、重物提升、滑膜间歇推进、桥隧顶推、大型容器及船舶、轨枕、更换桥梁支座、桥梁及建筑物加固、钢筋工程、防磁及防腐工程(纤维锚具)、碳纤维加固、先张梁场施工、体外预应力工程、斜拉索、悬索等。可以完成以下各项试验。

1.锚具夹具连接器静载锚固性能试验:锚具连接器效率系数ηa、夹具效率系数ηg、达到实测极限拉力时组装件受力长度的总应变εapu。
2.钢绞线-锚具组装件在静载试验中破断时最大拉力(实测极限拉力Fapu);
3.钢绞线-夹具组装件在静载试验中破断时最大拉力(实测极限拉力Fgpu);
4.辅助性试验/钢绞线内缩量试验:张拉端钢绞线内缩量<5mm。
5.总应变εapu自动测量装置、钢绞线内缩量自动测量装置,自动采集处理,精准高效。
6.钢绞线公称直径/平均外径Dn/mm:9.50/9.53;11.10/11.11;12.70;15.20/15.24;17.78/17.80;19.30;20.30;21.80;28.60;
7.张拉端锚具:YM圆锚张拉端锚具、YMB扁锚张拉端锚具、YJM圆形夹片式锚具(单孔和多孔夹片式)、BJM扁形夹片式锚具(单孔和多孔夹片式)、DM张拉高强钢丝墩头锚、YGM张拉精轧螺纹钢筋螺母、GZM锥塞式钢质锥形锚具、RZM热铸锥塞式锥形锚具、LZM冷铸锥塞式锥形镦头锚具。
8.固定端锚具/握裹式锚具/挤压锚/P锚:YMH圆锚固定端压花锚具、YMHB扁锚固定端压花锚具、YMP圆锚固定端挤压式锚具、YMPB扁锚固定端挤压式锚具、DTM支撑式镦头锚具、LMM支撑式螺母镦头锚具、JYM握裹式挤压锚具、YHM握裹式压花锚具。
二、MGW-10000型微机控制静载锚固试验机依据标准
1.JT/T329-2010《公路桥梁预应力钢绞线用锚具、夹具和连接器》
2.GB/T14370-《预应力筋用锚具、夹具和连接器》
3.JGJ85-2010《预应力筋用锚具、夹具和连接器应用技术规程》
4.TB/T3193-2008《铁路工程预应力筋用夹片式锚具、夹具和连接器技术条件》

5.GB/T5224-2014《预应力混凝土用钢绞线》
6.ISO6934-4:1991《预应力混凝土用钢第四部分:钢绞线》
7.JG/T330-建筑工程用索;

三、MGW-10000型微机控制静载锚固试验机主要特点
1.本款钢绞线锚固试验机采用卧式四立柱、高刚性、高稳定性的载荷机架,高强度钢板防护罩。
2.载荷机架与测控系统、加载系统分置,安全、方便。
3.高强度防撞安全沙箱,联接载荷机架,缓冲吸震、防止冲击移动、安全可靠。
4.可移动式重型安全防护网,覆盖液压缸及钢绞线锚具、钢绞线试样,联接防撞沙箱,双重安保。
5.油源泵站系统,自带冷却系统保证油温不会升高,适于长期连续工作。
6.载荷自动控制、循环控制、应变自动控制及自编程控制等多种控制方式。
7.高精度测力器传感器(10000kN),线性宽,稳定性好,测力精度高。
8.电路板采用光电隔离设计,具有抗干扰能力强的特点。
9.全数字闭环、多通道、多功能、易操作的WANCE-Test 测控软件。
10.试验过程的自动控制、数据采集、处理、分析、存储及显示,实时保存、查询、调用。
11.控制模式智能设置,控制方式之间无冲击、平滑切换,加载、卸载平稳。
12.加荷速率任意设定,恒负荷、恒位移控制。
13.数字化调零和标定,操作提示和向导功能。
14.过程再现和数据再分析、曲线放大、比较、遍历、多曲线叠加;曲线可自由放大和缩小;满度自调。
15.模块化、开放式编程、个性化设计,试验条件(试样环境、测试条件)可自编程、自添加。
16.标准模块;权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。

17.多种标准(国标、英标、美标、德标、澳标、日标、意标、俄标、欧标/GB、ISO、JIS、ASTM、DIN、BS、EN)。
18.灵活的Excel或Word报告格式,可选择、指定、排序、单独、合并、多类型输出。
19.网络数据库管理。

20.多重保护功能:MGW-10000微机控制静载锚固试验机具有软件和硬件两级保护;

1)试验力过载保护;过流、过压保护;

2)液压缸限位保护;液压系统溢流保护;

3)试样破断时安全保护/防护网/沙箱;试验结束自动保护。

四、MGW-10000型微机控制静载锚固试验机主要参数

1. 最大试验力:10000kN(1000t);

2. 试验力测量范围:2%~100%F.S(全程不分档)即:200-10000kN;

3. 试验力准确度:优于示值的±1%;

4. 力控速率控制范围:0.05%~2.5%F.S;

5. 速率控制准确度:≤±1%;

6. 位移测量范围:0~260mm;

7. 位移准确度:≤±1%;

8. 力、位移保持:2%~100%F.S;

9. 保持时间:≥24h;

10. 活塞行程:0~300mm;

11. 拉伸间距:≥3600mm;

12. 检测范围:1~37孔锚具,静载性能、内缩量、钢绞线总应变等;

13. 保护功能:超过最大试验力2%~5%F.S自动停机。

14. 机架型式:卧式、四柱、高刚性、高稳定性;

15. 设备功率:≈10.5kW;

16. 电源电压:~380V±10% 50Hz(须可靠接地);

17. 机架尺寸(长*宽*高):≈6100x1100x1200mm;

18. 重量:≥75000kg。

五、MGW-10000型微机控制静载锚固试验机主要配置

序号

名称

内容

 数量

1

高刚度载荷机架

卧式、四柱、高刚性、高稳定性、重型安全防护网

1套

2

10000kN穿心式预紧千斤顶

加载、卸载、后退、停止、速度控制

1套

3

500kN前卡式千斤顶、油源系统

钢绞线预紧,电动油泵加载

1套

4

10000kN测力传感器

穿心式,0.2%F.S,静载锚固力测试

1支

5

位移测量装置

高精度高灵敏

1套

6

总应变自动测量装置



1套

7

伺服操控系统

一体化、高集成、自冷却

1套

8

液压加载系统

独立泵站、分置

1套

9

高强度防撞沙箱

缓冲吸震型

2套

10

重型安全防护网

可移动式

2套

11

计算机

主流*液晶

1台

12

随机工具



1套

13

技术资料

说明书、装箱单、合格证、服务单

1套

14

试验机软件

中文版/可定制英文版

1套
