KDGGW-Y60型全自动钢管弯曲试验机

没有此类产品
产品描述

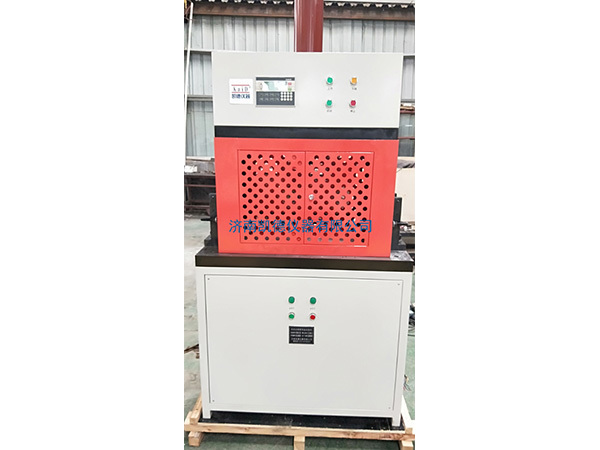

KDGGW-Y60型全自动钢管弯曲试验机

一、概述

1. KDGGW-Y60型全自动钢管弯曲试验机是专门用于钢管弯曲试验的检测设备,采用自主研发的伺服控制系统技术,使用电机及精密柱塞泵等阀组是通过PLC(可编程控制器)精确程序控制,弯曲角度可精准实现。本机是钢管厂和检测单位检验钢管弯曲性能不可少的试验设备。

2. KDGGW-Y60型全自动钢管弯曲试验机符合以下标准:

1) 给水衬塑复合钢管CJ136-2007中6.4;

2) 直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5;

3) 低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的规定;

4) 符合金属管弯曲试验方法GB/T244-2008中的相关要求。

3. 任意弯曲角度自动控制:数字实时显示弯曲角度,触摸键操作实现国标等标准规定的90 º,30 º,10 º钢管自动弯曲(软件已设定好,一键循环选定),也可根据用户的要求通过触摸键输入实现任意角度(<90 º)的自动弯曲,一键操作自动完成客户设定的弯曲角度并且弯头自动返回,操作非常简单。

4. 加载方式:普通电机或伺服电机,可任选。

二、主要技术指标:

1. 最大钢管弯曲直径:60.3mm

2. 支辊间距: 可调(适合60.3mm以下钢管弯曲试验)

3. 支辊圆弧半径:根据钢管直径选择

4. 油缸行程 :400mm

5. 弯曲角度:10º30º 90º,(配备不同的弯心可以改变弯曲角度)或任意角度

6. 电源电压:380V 50Hz

7. 外形尺寸:900×600×1800mm

8. 重量:900kg

9. 弯头配置表:

钢管外径

弯曲度数

弯头曲率半径

弯头曲率半径(镀锌后)

备注

给水衬塑复合钢管CJ136-2007

26.9

10º

26.9*8



给水衬塑复合钢管CJ136-2007

33.7

10º

33.7*8



42.4

10º

42.4*8



48.3

10º

48.3*8



60.3

10º

60.3*8



钢塑复合管GB/T28897-2012(环氧类涂塑复合钢管)

21.3

30º

21.3*8



钢塑复合管 GB/T28897-2012(环氧类涂塑复合钢管)

26.9

30º

26.9*8



33.7

30º

33.7*8



42.4

30º

42.4*8



48.3

30º

48.3*8



60.3

30º

60.3*8



直缝电焊钢管GB/T13793-2008

21.3

90º

21.3*6



直缝电焊钢管 GB/T13793-2008

26.9

90º

26.9*6



33.7

90º

33.7*6



42.4

90º

42.4*6



48.3

90º

48.3*6



60.3

90º



60.3*8

低压流体输送用焊接钢管GB-T 3091-2001

21.3

90º

21.3*6

21.3*8

低压流体输送用焊接钢管 GB-T 3091-2001



26.9

90º

26.9*6

26.9*8

33.7

90º

33.7*6

33.7*8

42.4

90º

42.4*6

42.4*8

48.3

90º

48.3*6

48.3*8

60.3

90º

60.3*6

60.3*8

三、标准配置:

1. 主机:1台

2. 液压控制系统:1套

3. 弯芯

1) 标配:6倍弯芯:21.3*6、26.9*6、33.7*6、42.4*6、48.3*6、60.3*6各1件,整套共6件;

2) 可选:8倍弯芯:21.3*8、26.9*8、33.7*8、42.4*8、48.3*8、60.3*8各1件,整套共6件;

注意:也可根据客户要求定制其他规格的弯芯。
