广东某检测公司客户购买的钢管弯曲试验机与新标准钢筋弯曲试验机顺利通过验收！

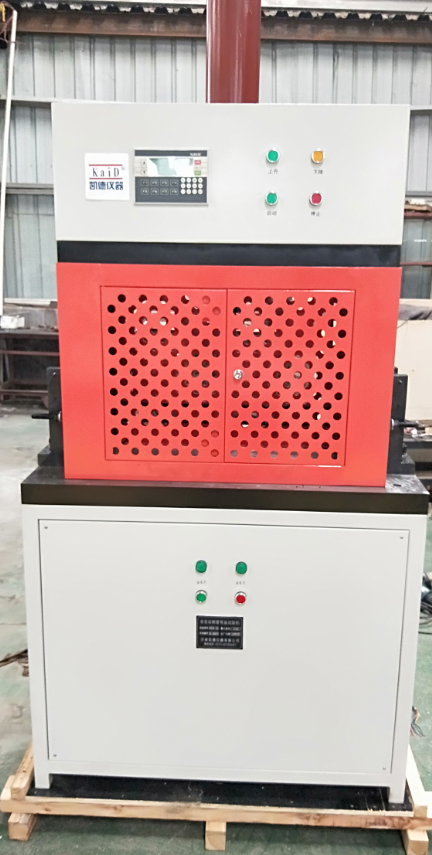

GW-40C型钢筋弯曲试验机
一、概况：
1. 钢筋弯曲试验机是对钢筋进行冷弯试验和平面反面弯曲试验的专用设备。其主要技术参数符合GB1499.2-2018《钢筋混凝土用钢 第2部分:热轧带肋钢筋》和YB/T5126-2003《钢筋平面反向弯曲试验方案》以及ISO10065：1900中有关冷弯试验和平面反面弯曲试验的规定和要求。此设备为钢厂和建筑单位检验钢筋的弯曲性能和反弯性能的理想试验设备。
2. 钢筋弯曲试验机具有结构紧凑、操作简单，弯曲角度显示直观，容易维修，运行平稳、安全、噪声低等特点。此设备为钢厂和建筑单位检验钢筋的弯曲性能和反弯性能的理想试验设备。
3. 安装要求：在稳定的基础上安装，水平面度误差应≤0.5/1000；接三相四线制、50Hz、380V电源。4. 优点：相比立式钢筋弯曲试验机，本机具有重心低，方便运输的特点。
二、技术参数：
|
1. 弯曲钢筋直径范围： |
φ6-φ40mm |
|
2. 正向弯曲角度： |
0 -180°内任意设定 |
|
3. 反向弯曲角度： |
0-180°内任意设定 |
|
4. 工作盘转速： |
1.4r/min |
|
5. 电动机功率： |
1.5kW |
|
6. 机器外形： |
1200×750×1000（mm） |
|
7. 机器重量： |
700kG |
三、结构简介：
1. 主机的结构主要有以下部分组成：
2. 制动电动机
3. 摆线针轮减速机
4. 工作盘
5. 压紧装置
6. 机架
7. 工作台
8. 工作轴和弯心套
9. 电气部分
四、试验机主要配置
1. 主机：1台
2. 工作轴：φ25：1件 φ42：3件
3. 随机配带：HRB400正弯弯芯，其它规格的弯心套(或弯心轴)，由用户根椐自己的需要另行定购。
附：各种弯芯规格参数表
|
公称直径 |
HRB400（正弯） |
HRB400E(反弯) |
HRB500/600（正弯） |
HRB500E（反弯） |
备注 |
|
6 |
24 |
30 |
36 |
42 |
|
|
8 |
32 |
40 |
48 |
56 |
|
|
10 |
40 |
50 |
60 |
70 |
|
|
12 |
48 |
60 |
72 |
84 |
|
|
14 |
56 |
70 |
84 |
98 |
|
|
16 |
64 |
80 |
96 |
112 |
|
|
18 |
72 |
90 |
108 |
126 |
|
|
20 |
80 |
100 |
120 |
140 |
|
|
22 |
88 |
110 |
132 |
154 |
|
|
25 |
100 |
125 |
150 |
175 |
|
|
28 |
140 |
168 |
196 |
224 |
|
|
32 |
160 |
192 |
224 |
256 |
|
|
36 |
180 |
216 |
252 |
288 |
|
|
40 |
200 |
240 |
280 |
320 |
|
KDGGW-Y60型全自动钢管弯曲试验机
一、概述
1. KDGGW-Y60型全自动钢管弯曲试验机是研制开发的专门用于钢管弯曲试验的检测设备，采用自主研发的伺服控制系统技术，使用电机及精密柱塞泵等阀组是通过PLC（可编程控制器）精确程序控制，弯曲角度可精准实现。本机是钢管厂和检测单位检验钢管弯曲性能不可少的试验设备。
2. KDGGW-Y60型全自动钢管弯曲试验机符合以下标准：
1) 给水衬塑复合钢管CJ136-2007中6.4；
2) 直缝电焊钢管GB/T13793-2008中6.5.2和6.8.1.5；
3) 低压流体输送用焊接钢管GB/T 3091-2001中5.5.1关于钢管弯曲试验的规定；
4) 符合金属管弯曲试验方法GB/T244-2008中的相关要求。
3. 任意弯曲角度自动控制：数字实时显示弯曲角度，触摸键操作实现国标等标准规定的90 º,30 º,10 º钢管自动弯曲（软件已设定好，一键循环选定），也可根据用户的要求通过触摸键输入实现任意角度（<90 º）的自动弯曲，一键操作自动完成客户设定的弯曲角度并且弯头自动返回，操作非常简单。
二、主要技术指标：
1. 最大钢管弯曲直径：60.3mm
2. 支辊间距： 可调（适合60.3mm以下钢管弯曲试验）
3. 支辊圆弧半径：根据钢管直径选择
4. 油缸行程 ：400mm
5. 弯曲角度：10º30º 90º，（配备不同的弯心可以改变弯曲角度)或任意角度
6. 电源电压：380V 50Hz
7. 外形尺寸：900×600×1800mm
8. 重量：700kg
9. 弯头配置表：
1) 标配：6倍弯芯：21.3*6、26.9*6、33.7*6、42.4*6、48.3*6、60.3*6各1件，整套共6件；
2) 可选：8倍弯芯：21.3*8、26.9*8、33.7*8、42.4*8、48.3*8、60.3*8各1件，整套共6件；
3）注意：也可根据客户要求定制其他规格的弯芯。
