推荐一款电液伺服轨下垫板疲劳试验机
PWS-250型电液伺服轨下垫板疲劳试验机
一、轨下垫板疲劳试验机概述

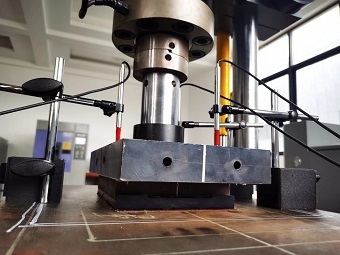

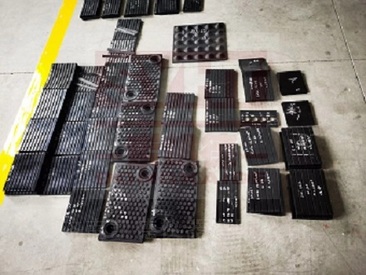

1.电液伺服轨下垫板疲劳试验机(称为轨下垫板动静试验系统,又称为轨下垫板动静刚度试验机),主要用于各种铁道枕轨下用橡胶垫板、橡胶板、及其它弹性材料静刚度、动刚度试验以及疲劳试验,增加其他试验辅具,可以进行组装扣压力等项目测试,也可以用于材料和零部件的拉伸、压缩、弯曲等试验。
2.可满足标准为:GB-T21527《轨道交通扣件系统弹性垫板》、TB-T2626《铁道混凝土枕轨下用橡胶垫板技术条件》TB/T3396-2015《高速铁路扣件系统试验方法》相关试验要求。
1. MAX静态试验力:±250kN,静态示值精度:全程不分档 ±0.5%;
2. MAX动态试验力:±250kN;动态波动度:≤±1%。
3. 作动器最大振幅:±75mm,示值精度±0.5%。
4. 频率范围:0.01—20Hz ,长时工作频率0.01~20Hz。
5. 位移测量精度:±0.5%示值 (全程不分档)
6. 位移测量分辨率(磁致伸缩位移传感器):0.01mm。
7. 多段函数发生器,计数器:999,999,999,可预置。
8. 控制方式:负荷、位移、变形控制方式,主要试验波形:由控制器支持(包括正弦波、方波、三角波、斜波以及外部输入波形);
9. 最大试验空间:600mm。
10.四立柱间距离:565mmx350mm。
11.主机刚度:8×108N/mm.
12.外形尺寸:1200*1040*2300。
13.工作压力:21MPa。
14.恒压伺服泵站规格:流量70L/min,21Mpa,电机功率30kW,1450r/min;
