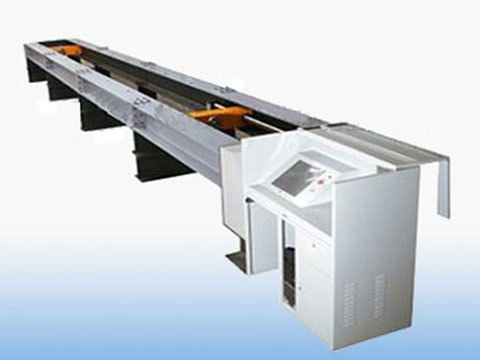

LDW-50微机控制卧式电子拉力试验机
一、用途及依据标准
1、用途:
LDW系列微机控制卧式电子拉力试验机适用于钢丝、钢绳、电线、电缆、光纤、光缆、锚链等线缆类材料的拉伸测试,自动求取最大试验力值、抗拉强度和伸长率等参数,并可随时打印试验报告曲线。
2、依据标准:
1) 根据GB/T2611《试验机通用技术条件》和GB/T 16491《电子式万能试验机》标准制造;
2) 根据GB/T12160《单轴试验用引伸计的规定》和GB/T16825《拉力试验机的检验》进行检定和验收。
3) 适用标准:适用ASTM、DIN、ISO、JIS、BS等国际标准。
二、性能特点:
1、微机控制卧式电子拉力试验机采用日本松下伺服系统,美国世铨轮辐式负荷传感器。
2、圆弧齿形同步减速系统,具有效率高、寿命长、噪音低、免维护的优点。采用纯数字的锁相环位置脉冲控制模式,无零飘、无失调。
3、采用高精度进口滚珠丝杠加载,加载平稳,试验机的寿命长,长期稳定性好且节能。
4、多种保护措施。如:功率环节的各种电气保护,软件部分的超载,超位移保护,机械强制安全限位保护等。
5、简单,可靠,功能强大的用户操作界面。
6、开放的数据结构,无论是结果参数还是过程数据都允许用户随机调用,对科研与教学非常有利。
7、用户自编辑报告功能。数据可方便的导入Excel表格,方便用户后期处理。
三、试验机工作条件:
1、电源:AC220V
2、环境温度:10℃~40℃、相对湿度:≤80%
3、微机控制卧式电子拉力试验机工作环境应清洁,无腐蚀性介质、无明显震源和电磁干扰,有可靠的地线。
四、技术参数表
试验机型号
LDW-20
LDW-50
LDW-100
LDW-200
LDW-300
LDW-500
LDW-600
最大载荷(kN)
20
50
100
200
300
500
600
试验速度(mm/min)
0.01-500(250)
载荷精度
示值的±1%(±0.5%)以内
速度精度
示值的±0.5%(±0.15%)以内
试验机主机结构
四柱组合梁和结构梁
拉伸试验行程(mm)
1500-20000(按户需要求)
电机功率(kW)
1.5-5.0
五、基本配置:
1、微机控制卧式电子拉力试验机试验机主机1台
2、美国世铨轮辐式负荷传感器1只
3、高精度滚珠丝杠1副
4、松下电机及伺服系统1台
5、试验机测量及控制系统1套
7、联想品牌计算机1台
8、HP打印机1台
9、专业试验软件1套
10、专用试验夹具1套可以根据需要特殊制作。
