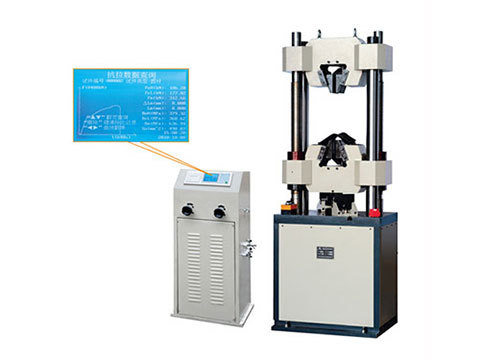

WE-100B/300B/600B/1000B电液式万能试验机
一、特点及用途
WE-100B/300B/600B/1000B型电液式万能试验机（液晶数显）是老式度盘式液压万能试验机的升级替代产品，采用电子测力，液晶显示试验力-时间曲线、试验力、试验力峰值、具有明显屈服特征材料的屈服力，实验数据方便直观；通过数字健输入试样编号、横截面积，可直接测定材料的抗拉强度、屈服强度等力学性能；可以对实验结果进行打印。本机采用油缸下置式、高度低、易于操作，是工矿企业、科研单位、大专院校、工程质量监督站等部门的理想检测设备。本系列电液式万能试验机主要用于各种金属材料的拉伸、压缩、弯曲及剪切试验，亦可用作塑料、混凝土、水泥等非金属材料的压缩试验，增加简单附件，可完成胶带链条，钢丝绳、电焊条、瓦及构件的多种性能试验。
二、技术规格参数表
|
序号 |
型号 |
WE-100B |
WE-300B |
WE-600B |
WE-1000B |
|||
|
1 |
最大试验kN |
100 |
300 |
600 |
1000 |
|||
|
2 |
试验力测量范围 |
4%—100%FS（全程不分档，等效3档） |
||||||
|
3 |
试验力示值精度 |
±1% |
||||||
|
4 |
试验力分辨率kN |
0.01kN |
||||||
|
5 |
最大拉伸空间mm （包括活塞行程） |
550 |
550 |
650 |
700 |
|||
|
6 |
最大压缩空间mm （包括活塞行程） |
380 |
||||||
|
7 |
活塞行程mm |
150 |
||||||
|
8 |
圆试样夹持直径mm |
Φ6-Φ26 |
Φ-Φ26 |
Φ13-Φ40 |
Φ13-Φ40 |
|||
|
9 |
扁试样夹持厚度mm |
0-15mm |
||||||
|
10 |
扁试样夹持宽度mm |
70 |
70 |
75 |
75 |
|||
|
11 |
上下压板尺寸mm |
204×204 |
||||||
|
12 |
弯曲试验附具mm |
支辊间距450 |
||||||
|
13 |
剪切试样直径mm |
Φ10（选配） |
||||||
|
14 |
传感器 |
负荷传感器 |
油压传感器 |
|||||
|
15 |
显示方式 |
液晶数显，显示试验力-时间曲线、试验力、试验力峰值 |
||||||
|
16 |
夹持方式 |
手动夹紧 |
手动或液压夹紧 |
液压夹紧 |
||||
|
17 |
油泵电机功率kW |
1.1 |
||||||
|
18 |
横梁移动电机功率kW |
0.75 |
||||||
|
19 |
控制柜尺寸mm |
500×750×1200 |
||||||
|
20 |
主机尺寸mm |
720×580×1950 |
720×580×1950 |
720×580×2100 |
890×660×2200 |
|||
|
21 |
主机重量kg |
1900 |
1900 |
2100 |
2600 |
|||
|
22 |
主机结构形式 |
2立柱2丝杆 |
||||||
