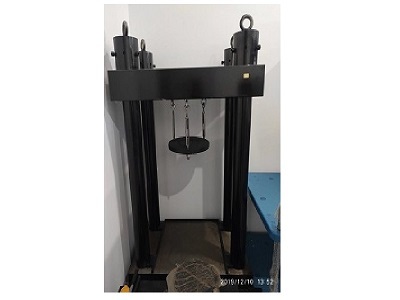

FLJ-Y5000-10000千斤顶反力架及标定系统
一、千斤顶反力架概述
1、千斤顶反力架主要用途
本千斤顶反力架主要用于电动液压式、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格、各种类型千斤顶的检测,最大承载力不大于10000kN。也可用于混凝土构件、大型工件等各种材料的抗压检测,是计量检测、制造企业、公路、建筑、铁路、桥梁等施工单位及监理公司、质检部门必备的试验装置。
2、千斤顶主机特点
1) 本反力架主要有可移动上横梁、四立柱(丝杠)、工作台、移动小车、遥控盒等组成。
2) 可移动上横梁、工作台:采用高强度精密铸钢,经机械加工,保证平行度、整机刚性及长期使用的稳定性。
3) 四立柱(丝杠):采用45#优质碳钢,粗加工后调质处理,再精加工成型。
4) 遥控盒:悬挂式,安装于移动横梁,可远距离控制横梁上下移动,用于调整试验空间;
二、千斤顶反力架的优点:
1.采用电机驱动横梁上、下移动,用于调整试验空间大小,以满足不同规格、不同尺寸千斤顶的检测。
2.具有方便性、快捷性、实用性、效率高、省时省力。
3.安全性极高,完全消除了产生人身事故、环境安全的因素及隐患。
4.悬挂式控制盒:安装在横梁上,可方便放置、取出;伸缩性螺旋线,既可以远程控制、低位置控制横梁的上下移动,用以调整空间大小;又可近距离观察千斤顶与传感器接触位置,并进行细小的调整。同时即保护贵重的传感器、又保护人员安全;极大的方便了操作者,安全系数高。
5. 移动小车:可方便装卸千斤顶,省时省力、快速高效。
6.传感器托架,叠加式结构设计,方便安放多个不同规格、不同外径尺寸的传感器;托架连接环扣型可调吊环,可以很方便的手动大距离、扳手锁紧操作,快速调整传感器安放空间,方便传感器安放。
7.有很强大的扩展功能。增加油源系统,可扩展为大型压力试验机。
8.试验标准:JJG621-2005《液压千斤顶》检定规程
三、千斤顶反力架的主要技术指标
1 |
反力架型号规格 |
FLJ-Y5000 |
FLJ-10000 |
2 |
最大承载力(kN) |
5000 |
10000 |
3 |
立柱有效跨度(长x宽)(mm) |
500x500 |
800x650 |
4 |
可调试验空间(mm) |
300-1400 |
300-1600 |
5 |
试验空间调整方式 |
电机驱动,横梁上下移动进行调整 |
|
6 |
横梁移动速度(mm/min) |
≤110 |
|
7 |
所检测千斤顶规格 |
≤500T |
≤1000T |
8 |
圆形校准线(mm) |
¢400、¢200 |
¢600、¢300 |
9 |
传感器托架尺寸(mm) |
¢320 |
¢600 |
10 |
工作电压 |
三相380V±10% |
|
11 |
外型尺寸(长宽高) (mm) |
≈1300x1200x2300 |
≈1460x1300x2800 |
12 |
反力架重量(kg) |
≈13500 |
≈18500 |
注:其他规格:20000KN,30000KN,50000kN,60000kN,100000kN。
