YAW-10000微机控制电液伺服千斤顶试验机

1.制造标准

1) GB/T16826-2008《电液伺服万能试验机》

2) GB/T2611—2007《试验机通用技术要求》

3) JJG139—1999 《拉力、压力和万能试验机》

4) GB/T3722-92《液压式压力试验机》

5) JJG157-2008《拉力、压力和万能材料试验机检定要求》

2.试验标准

JJG621-2012《液压千斤顶》检定规程

一、产品使用范围

本机主要用于液压千斤顶的检定，完全满足国家标准JJG621-2012中规定的检定规程。本产品下压板带有对中刻线，以便于试样的放置。本机是适用于计量部门及千斤顶生产企业对千斤顶的检测。

二、产品简介

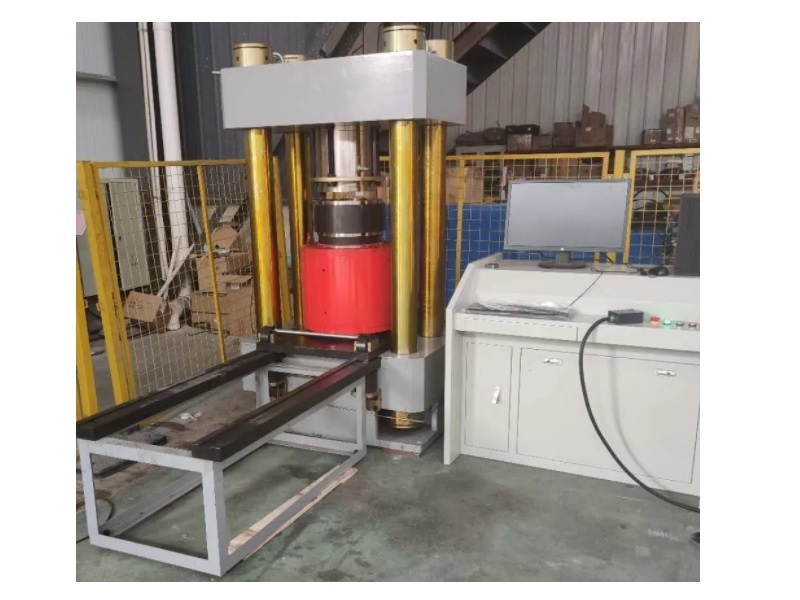

1. YAW-10000微机控制电液伺服千斤顶试验机由底座、横梁、四立柱、送料小车、传动装置等组成，机架刚度强度高，变形小，满足液压千斤顶的检测要求。横梁由电机带动，试验空间无级可调，方便不同高度的试验需求。送料小车采用电动方式，千斤顶放在小车上，由电动推入试验空间，省时省力，方便快捷。

2. 本产品主要用于液压千斤顶的检定，完全满足国家标准JJG621-2005中规定的检定规程。

3. YAW系列微机控制电液伺服千斤顶试验机主要规格有：YAW-3000、YAW-5000、YAW-10000、YAW-20000、YAW-30000、YAW-50000可供选择。

4. 微机控制电液伺服千斤顶试验机采用油缸下置式、四立柱结构，机架刚度强度高，变形小，试验空间无级可调，方便不同高度的千斤顶的检测需求。

5. 采用双油源系统，分别对千斤顶及举升油缸进行控制。

6. 采用电动送料小车机构，方便千斤顶的送入与退出。

7. 增配了千斤顶装卸台，减少了千斤顶装卸过程中对电动小车的冲击。

8. 导轨采用四缸同步举升装置，便于千斤顶的到位检测与退出落地。

三、主要技术参数

1. 最大承载力：10000kN，极限承载力12000kN，允许过载安全系数1.4；（其他规格：20000KN，30000KN，50000kN，60000kN，100000kN）

2. 试验调整空间：300～1800mm，从上压板衬板到下压板衬板之间的距离，不包含标准测力仪的高度；

3. 试验最大空间：1800mm；

4. 试验机四立柱净间距：1000mm×600mm；

5. 试验空间去除丝杠后（长×宽×高）：1000mm×600mm×1800mm；

6. 工作台面与横梁压板的平行度：≤0.10/1000；

7. 上压板尺寸（全部为有效受压面积）：800mm×800mm×150mm；

8. 下压板尺寸（全部为有效受压面积）：800mm×800mm×150mm；

9. 上、下压板硬度：55～60HRC，淬火部分厚度不小于100mm；

10. 下压板带有对中刻线（Ф600mm、Ф400mm、Ф300mm），便于千斤顶试样的放置；

11. 上、下压板均可更换（磨损之后更换）；

12. 上、下压板同轴度：≤Ф0.5mm；

13. 垫块厚度80mm，直径（Ф270mm、Ф280mm、Ф350mm、Ф380mm）各两块；

14. 横梁升降速度：200mm/min；

15. 横梁升降为电机驱动，并能实现点动、联动控制方式；

16. 横梁升降分别具有上、下限位保护；

17. 具备电机运行安全保护、横梁行程限位安全保护、传感器安全保护、操作者人身安全保护；

18. 整机重量：23吨。

19. 整机占地面积：3600mm×2600mm
