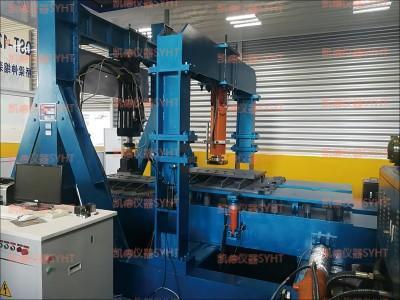

PLS-200型电液伺服桥梁伸缩装置试验系统

一、PLS-200型电液伺服桥梁伸缩装置试验系统功能：

1. 电液伺服桥梁伸缩装置试验系统简称为桥梁伸缩缝试验机，能检测JT/T327-2016《公路桥梁伸缩装置通用技术条件》标准中规定的伸缩装置整体性能要求的项目。正常状态以及各种复杂状态下的伸缩装置变位均匀性试验、摩擦阻力试验，实现对桥梁伸缩缝装置的整体力学性能测试。具有安全保护装置，故障报警、超载报警、超限位等保护功能。

2. 本装置为单边移动式，并能实现三个方向错位后的拉压试验。

3. 本装置采用全液压控制（模拟制动系统除外），相应动作既可单独控制，亦可程序联动。

4. 本装置设有模拟加载系统，可对中梁及横梁最危险截面进行加载。

5. 本装置设有模拟制动系统，可测定在模拟制动状态下中梁水平变位值及相应连动机构应力。

6. 本装置控制系统可实现对检测数据的采集、处理、显示和打印等功能。

7. 本装置设有数值超限报警及保护装置，保证在完全安全状态下进行检测试验。

二、桥梁伸缩缝装置测试系统产品参数：

1、最大垂向试验力： 2*200kN；

2、最大横向拉压试验力:2*100kN；

3、横向变位测试行程：0-100mm；

4、垂向变位测试行程：0-100mm；

5、纵向变位测试行程:0-100mm；

6、水平最大制动力 : 2×50KN

7、变位形式：单向；

8、伸缩装置最大测试范围：

9、伸缩装置最大测试长度：6000mm；

10、伸缩装置最大伸缩量：800mm；

11、伸缩装置支撑间距：1500mm-1800mm

12、液压系统额定工作压力：20MPa；
