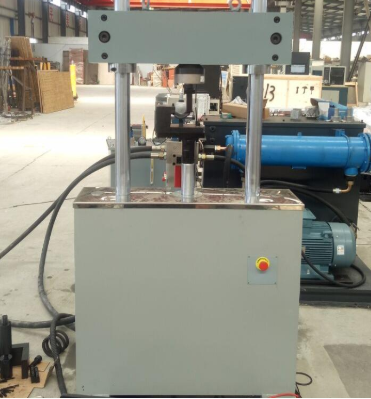

PWS-50型电液伺服铁路弹条疲劳试验机

PWS-50型电液伺服铁路弹条疲劳试验机

一、弹条疲劳试验机概述

1. 弹条疲劳试验机主要用于各种铁路弹条的疲劳试验，增加其他试验辅具，也可以进行其它弹性材料静刚度、动刚度试验以及疲劳试验，组装扣压力等项目测试，也可以用于材料和零部件的拉伸、压缩性能等试验。

2. 可满足标准为：TB/T2329、TB/T3065、TB/T3395等标准中关于弹条的试验要求。

二、弹条疲劳试验机结构特点：

1. 50kN电液伺服弹条疲劳试验机主要由一台主机(下置50kN伺服直线作动器)、弹条试验附具、1套恒压伺服泵站（流量40L/min、系统压力21MPa）、全数字单通道伺服控制器以及计算机打印机、相关试验软件、其它必要的附件等组成。

2. 弹簧疲劳专用试验辅具根据铁路弹条尺寸标准设计，标准配置Ⅰ，Ⅱ，Ⅲ型各一种，始终保证试样同轴度。使得油缸活塞使用寿命更长。

3. 油泵、电机组配置采用串联双弹性支撑方式，进一步减少泵站噪音。

4. 控制波形：正弦波、三角波、方波、锯齿波、半正弦波、半三角波、随机波以及外部输入波形等。

三、弹条疲劳试验机产品参数：

1、动静态静态试验力：MAX±50kN

2、示值精度：2%-100%FS，±0.5%

3、作动器振幅：±75mm(行程150mm)

4、频率范围：0.01—25Hz 可根据用户要求定制
5、位移测量分辨率：0.01mm（磁致伸缩位移传感器）
6、最大试验空间：0-500mm（手动调整）可根据用户要求定制
7、立柱间距离：600mm 可根据用户要求定制
8、工位数量：1个工位可根据用户要求定制
9、试样夹持范围：Ⅰ，Ⅱ，Ⅲ型各一种

PWS-50型电液伺服铁路弹条疲劳试验机
