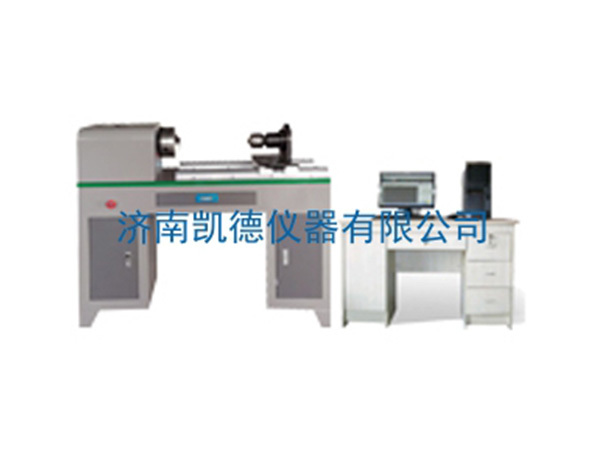

XLW-10、20、50、100、200型微机控制自锁螺母综合性能试验机
关键词:
所属分类:
关键词:动态试验机 静态试验机

咨询热线:
XLW-10、20、50、100、200型微机控制自锁螺母综合性能试验机
一、微机控制自锁螺母综合性能试验机用途:
1. XLW系列微机控制自锁螺母综合性能试验机主要应用于自锁螺母、脱板螺母,金属材料,非金属材料,复合材料及构件的扭转性能测试试验等。也可以用于高强度自锁螺母、尼龙自锁螺母、游动自锁螺母、弹簧自锁螺母、不锈钢自锁螺母、钛合金自锁螺母、压点自锁螺母、牙腹锁紧螺母、径向/轴向锁紧螺母、异型锁紧螺母等综合性能测试及研究。铝合金螺母和铜螺母不施加拧紧力矩,规格≤4mm螺母不施加拧紧力矩。该机由微机自动控制,试验速度连续可调,并有扭矩-扭转角度的试验曲线等。广泛适用于厂矿企业、航空航天、科研院所、汽车交通、质量监督等行业。
2. 螺母试验测试项目:
1) 锁紧力矩试验、循环锁紧性能(>1500次)试验、螺母拧入力矩试验、螺母拧出力矩试验、最大锁紧力矩试验、最小锁紧力矩试验、安装力矩试验。
2) 拧脱试验试验、最小松脱力矩试验、推出试验、永久变形试验;
3) 有效力矩试验、扭矩-夹紧力试验、夹紧力试验、屈服夹紧力试验、极限夹紧力试验、紧固扭矩试验、屈服紧固扭矩试验、极限紧固扭矩试验、夹紧扭矩试验、施加扭矩试验。
4) 螺纹扭矩试验、支撑面摩擦扭矩试验、扭矩系数试验。
二、微机控制自锁螺母综合性能试验机引用标准
JB/T9370—2007《扭转试验机技术条件》
GB1339《小六角自锁螺母》
HB5643《自锁螺母试验要求和方法》
HB 7595-2011使用温度不高于425℃MJ螺纹自锁螺母试验方法
JBT6545-2007 全金属弹簧箍六角锁紧螺母
TB/T 3102.1-2005机车车辆用曲面卡套式管接头 第1部分:锁紧螺母
TB/T 826-1991锁紧螺母大连内燃机车研究所
GB/T 889.1-2015 1型非金属嵌件六角锁紧螺母
GB/T 889.2-2016 1型非金属嵌件六角锁紧螺母 细牙
GB/T 6183.1-2016 2型非金属嵌件六角法兰面锁紧螺母
GB/T 6183.2-2016 2型非金属嵌件六角法兰面锁紧螺母细牙
GB/T 6187.1-2016 2型全金属六角法兰面锁紧螺母
GB/T 6187.2-2016 2型全金属六角法兰面锁紧螺母 细牙
GB/T 6182-2016 2型非金属嵌件六角锁紧螺母
GB/T 3098.9-2010 紧固件机械性能 有效力矩型钢锁紧螺母
GJB3.1A-2003《MJ螺纹 通用要求》;
GJB3.2A-2003《MJ螺纹 螺栓和螺母螺纹的极限尺寸》
HB8026-2002《TC16钛合金六角厚自锁螺母》;
HB8027-2002《TC16钛合金六角薄自锁螺母》;
HB8051-2002《MJ螺纹压装配自锁螺母》;
GB/T3098.9-《紧固件机械性能有效力矩型钢六角锁紧螺母》/ISO 2320;
GB/T16823.3-2010《紧固件扭矩-夹紧力试验》/ISO16047;
GJB 125.1~125.6《双耳密封游动自锁螺母》;
客户提供的标准。
三、微机控制自锁螺母综合性能试验机主要技术指标
序号 |
产品型号 |
XLW-10 |
XLW-20 |
XLW-50 |
XLW-100 |
XLW-200 |
1 |
最大扭矩(N.m) |
10 |
20 |
50 |
100 |
200 |
2 |
试验机准确等级 |
1级或0.5级(精密级) |
||||
3 |
扭矩测量范围 |
2%-100%F.S或0.4%-100%(精密级)F.S |
||||
4 |
扭矩示值相对误差(%) |
±1或±0.5(精密级) |
||||
5 |
扭矩分辨力(N.m) |
0.01 |
||||
6 |
扭转角最小读数值(°) |
0.01 |
||||
7 |
扭转角示值相对误差(%) |
±1 |
||||
8 |
试验速度(r/m) |
1-5 |
||||
9 |
有效试验空间(mm) |
0-200mm或协商 |
||||
10 |
主机尺寸(mm) |
950×330×1200 |
||||
11 |
电源 |
220V±10%,50Hz |
||||
12 |
主机重量(kg) |
125 |
四、微机控制自锁螺母综合性能试验机拓展功能:
螺母扭转试样扭转计,扭角分辨力为0.0001°,可以自动跟随;
环境系统:螺母高低温环境试验测试;高温锁紧力矩性能试验;高温环境试验箱;
动态测试:螺母动态试验检测。
