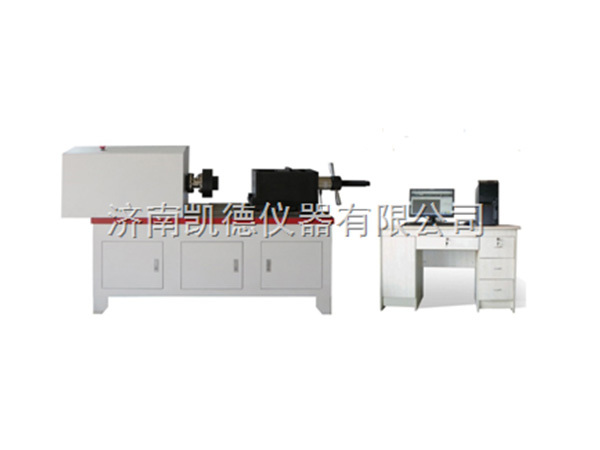

LNZ-W500-5000型微机控制高强螺栓扭矩轴力试验机
LNZ-W500/1000/2000/3000/5000型微机控制高强螺栓扭矩轴力试验机
一、产品概述
1. LNZ-W系列微机控制高强螺栓扭矩轴力试验机也称为高强螺栓检测仪或螺栓拉扭试验机,采用卧式结构,由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成,,检测扭矩和轴向力,可以检测螺栓的扭矩、最大扭矩、屈服扭矩、屈服紧固扭矩、轴向力、极限轴力Fbimax、屈服紧固轴力、扭转角度、扭矩系数K等,具有自动或手动加载和卸荷功能,加载均匀、稳定、无冲击现象,适用于对高强度螺栓、大六角头螺栓、扭剪型螺栓、钢结构螺栓、风电螺栓、螺栓螺母、连接付等各种螺栓做扭转-拉伸力学的性能测试,并有扭矩-轴力-扭转角、扭矩/轴力-时间等试验曲线等。更换试验辅具,也可用于传动轴、半轴、扭杆、联轴器、锚杆、钻杆、双金属材料零部件、结合件、金属-非金属组合件等静态扭转-拉伸力学的性能测试。
2. 具有主机刚性大,性能稳定可靠、加载均匀无冲击、数据采集控制准确、实验数据精确、自动化程度高、使用寿命长等特点。由计算机控制预紧、加载、卸载、复位等全过程,是质量监督、科研院所、风电光伏、厂矿企业、工程机械、大专院校、电力铁塔、钢结构、石油化工、航天航空、公路交通、桥梁大坝等行业的理想检测设备。
二、LNZ-W系列微机控制高强螺栓扭矩轴力试验机适用标准
1. GB/T2611-2007《试验机 通用技术要求》
2. GB/T10128-2007《金属材料室温扭转试验方法》
3. JB/T9370—2007《扭转试验机技术条件》
4. GB/T16823.3-2010《螺纹紧固件扭紧试验方法》
5. GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
6. GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》
7. GB/T16823.3-2010《紧固件 扭矩-夹紧力试验》
8. BS EN14399-2:2005《High-strength structural bolting assemblies for preloading—Part 2: Suitability test for preloading》
9. 用户也可以提供相关的技术标准,如ISO、ASTM、EN、DIN、JIS,按照用户提供的标准实现试验方式的控制以及相关数据采集及处理。
三、LNZ-W系列微机控制高强螺栓扭矩轴力试验机主要技术指标
序号 |
项目内容 |
LNZ-W500 |
LNZ-W1000 |
LNZ-W2000 |
LNZ-W3000 |
LNZ-W5000 |
1 |
最大扭矩Nm: |
500 |
1000 |
2000 |
3000 |
5000 |
2 |
测量范围Nm:2%-100% |
10-500 |
20-1000 |
40-2000 |
60-3000 |
100-5000 |
3 |
最大轴向压力kN: |
200 |
300 |
500 |
600 |
1000 |
4 |
轴力测量范围kN: |
4-200 |
6-300 |
10-500 |
12-600 |
20-1000 |
5 |
试验扭矩示值相对误差 |
±1% |
||||
6 |
轴力示值误差: |
±1% |
||||
7 |
试验机扭矩重复性: |
≤1% |
||||
8 |
试验机轴力重复性: |
≤1% |
||||
9 |
扭矩分辨力: |
优于±1/300000码,全程不分档,分辨率不变 |
||||
10 |
轴力分辨力: |
优于±1/300000码,全程不分档,分辨率不变 |
||||
11 |
螺栓规格: |
M16~M24 |
M16~M24 |
M16~M30 |
M16-M36 |
M16-M42 |
12 |
两夹具间同轴度精度: |
≤Φ0.2mm |
||||
13 |
扭转角测量范围: |
0~无限制 |
||||
14 |
扭转角精度: |
≤0.1° |
||||
15 |
扭转角测量相对误差: |
±1% |
||||
16 |
扭转速度: |
3.60~360°/min,任意设定,无级调速 |
||||
17 |
电源电压: |
AC220V±10% 50Hz |
||||
18 |
扭转方向: |
正转 反转 |
